Das IFK ist ein unabhängiges Forschungsinstitut, das momentan weder private noch öffentliche Unterstützung erhält. Die Mitglieder des IFK engagieren sich aus Leidenschaft unentgeltlich für das DFR-Projekt. Der Dual Fluid Reaktor (und hier) wird vom IFK nicht als Forschungsprojekt verstanden, denn er lässt sich mit heute verfügbaren Techniken bauen. Im Gegensatz zu allen anderen neuen Reaktorkonzepten insbesondere der Generation IV liegt für den DFR auch eine wirtschaftliche Abschätzung vor. Es ergeben sich Overnight-Herstellungskosten von weniger als 0,6 cent/kWh für Strom sowie 20-40 cent pro Liter benzinäquivalenten Kraftstoffs. Der Umstellungsaufwand heutiger Fahrzeuge wäre mit dem auf Autogas vergleichbar.
Der folgende Beitrag ist eine Beschreibung des Konzepts durch das IFK. Weitere Informationen finden Sie auf der DFR-Einstiegsseite dual-fluid-reaktor.de (seit heute mit weiteren Details aktualisiert) sowie auf der DFR-Seite des IFK (mit mehr englischsprachigen Fachinformationen). Hilfreich sind auch Diskussionen in Foren, z.B. im englischsprachigen energyfromthorium.com, auf dem deutschsprachigen Blog Skeptical Science, sowie in der ebenfalls deutschsprachigen Patentschrift.
Beschreibung des Dual Fluid Reaktors
Institut für Festkörper-Kernphysik, Berlin
Schon in den 1960er Jahren lief am Oak Ridge National Laboratory das „Molten Salt Reactor (MSR) Experiment”, MSRE. Es wurde erfolgreich abgeschlossen, musste aber der Entwicklung von metallgekühlten Reaktoren weichen. Letztere wurden zwar dann in den USA auch nicht umgesetzt, aber die Entwicklung von Flüssigsalzreaktoren kam dadurch zum Erliegen. In letzter Zeit ist das MSRE-Konzept wiederentdeckt worden, wie z.B. im WAMSR von Transatomic Power, und im MSR-Konzept der Generation IV, allerdings sind hier bis auf den Übergang zu Schnellspaltreaktoren keine grundsätzlich neuen Entwicklungen zu verzeichnen. Dies gilt auch für das beschleunigergetriebene System GEM*STAR der amerikanischen ADNA Corporation.
Beim MSRE wurde das Hauptaugenmerk auf einen flüssigen homogenen Reaktorkern gelegt, ohne dass die dadurch entstehenden Nachteile Beachtung fanden. Das Flüssigsalz sollte gleichzeitig die Wärme abführen. Dies sah zunächst nach einer Vereinfachung aus, führte aber zur weitgehenden Aufhebung der Vorteile von Flüssigsalzen, welche nun extrem schnell zirkulieren mussten, um die Nutzwärme abführen zu können. Und damit nicht genug, der eigentliche Brennstoff musste extrem verdünnt werden, um nicht zu viel Wärme zu produzieren. Durch die schnelle Zirkulation konnte das Flüssigsalz nicht bei laufendem Reaktor aufgearbeitet werden. Außerdem war durch die Verdünnung die Aufarbeitung sehr aufwendig und die Leistungsdichte stark beschränkt, was den Konstruktionsaufwand erheblich vergrößerte und die energetische und damit wirtschaftliche Effizienz stark reduzierte. Dies hat sich in den neueren MSR-Konzepten grundsätzlich nicht verbessert.
Im Konzept des Dual Fluid Reaktors, DFR, wird dieses Manko nun korrigiert, indem die beiden Funktionen Brennstoff und Wärmeabfuhr getrennt werden. Auch wenn dies zunächst ein Verkomplizieren darstellt, ergeben sich daraus erhebliche Vereinfachungen an anderen Stellen sowie Synergien, die zu einer enormen Effizienzsteigerung führen. Durch den Wegfall der Doppelfunktion des Salzes konnten wir uns bei der Entwicklung des DFR-Konzepts ganz auf die Ausnutzung der Vorteile einer Online-Aufbereitung eines unverdünnten Brennstoffflüssigkeit einerseits sowie einer effektiven Wärmeabfuhr andererseits konzentrieren. Für letzteres eignen sich besonders Flüssigmetalle.
Die Verwendung von salzförmigen Spaltmaterialien als Brennstoff ist übrigens nicht zentraler Bestandteil des DFR-Patents, entscheidend ist vielmehr, dass im Reaktorkern allgemein zwei Flüssigkeiten laufen, wovon eine den Brennstoff bereitstellt und die andere die Nutzwärme abführt (Kühlmittel). Insofern ist der DFR nicht automatisch ein Flüssigsalzreaktor, im Gegenteil, eine Brennstoffzufuhr in Form von Flüssigmetallen würde die Effizienz nochmals erheblich steigern und an die Grenze des Potentials der Kernspaltung führen.
Bei der Spaltung eines Atomkerns wird 100 Millionen mal so viel Energie freigesetzt wie bei der Verbrennung eines Kohlenstoffatoms. In Anbetracht dieses Verhältnisses ist es erschreckend, dass heutige Nukleartechnik nur 3-4 mal so effektiv Strom erzeugt wie Kohle- und Gaskraftwerke. Natürlich ist für die Nutzung eines Energieträgers mit derartig hoher Dichte auch ein höherer Aufwand erforderlich, auch ist der Förderaufwand von Uran und Thorium größer als der von Kohle, Gas und Öl. Die eigentliche Ursache dieses extremen Missverhältnisses liegt jedoch im militärischen Ursprung der Kerntechnik, der zu mehreren Fehlentwicklungen geführt hat, allem voran die Verwendung fester Brennelemente. Für das Militär steht eben die Wirtschaftlichkeit nicht im Vordergrund, sondern die Effektivität im Kriegseinsatz.
Als erster Entwicklungsschritt des DFR, insbesondere in Hinsicht auf die Online-Aufbereitung, ist die Verwendung von Flüssigsalzen jedoch zunächst die bevorzugte Variante. Dadurch vereinfacht sich der Entwicklungsafwand, und ein kommerzielles Kraftwerk kann früher realisiert werden.
Zur Wärmeabfuhr eignet sich Blei besonders gut. Es wird kaum durch den hohen Neutronenfluss aktiviert und kann ohne Zwischenkreislauf direkt in den konventionellen Teil geleitet werden, wo sich der Wärmetauscher befindet. Die Arbeitstemperatur beträgt 1000 °C, was eine effektive Stromproduktion ermöglicht. Bei diesen Temperaturen öffnet sich auch die gesamte Kette der Prozesschemie, da nun die wettbewerbsfähige Produktion von Wasserstoff möglich wird. Damit können auch sehr kostengünstig synthetische Kraftstoffe als Benzinersatz hergestellt werden.
Die Aufbereitung findet im Containment des Reaktors im automatischen Betrieb statt. Bevorzugt sind hier Methoden der fraktionierten Destillation und Rektifikation, wie sie in der Großindustrie täglich zum Einsatz kommen. Für das Flüssigsalz des DFRs genügt allerdings eine Kleinanlage, die „Pyrochemical Processing Unit”, PPU, die direkt in den Kreislauf des Flüssigsalzes mit dem Reaktorkern verbunden ist. Dort erfolgt die Auftrennung nach Siedepunkten, was sehr hoher Temperaturen (bis zu 2000 °C) bedarf, wobei die Restzerfallswärme der hochradioaktiven Spaltprodukte hierbei sogar unterstützend wirkt.
Materialien, die den Bedingungen im Reaktorkern (Blei, Salz, 1000 °C, Neutronenfluss) standhalten können, sind seit Jahrzehnten bekannt. Dazu gehören insbesondere Legierungen aus der erweiterten Gruppe der Refraktärmetalle. Diese überaus widerstandsfähigen Legierungen konnten in der Vergangenheit nicht hinreichend verarbeitet werden, mittlerweile ist die Fertigungstechnik jedoch so weit vorangeschritten, dass derartige Legierungen in allen Bereichen der Industrie immer mehr Anwendungen finden. Als weitere Option kommen neue Keramiken als Beschichtungen oder in Form neuartiger faserverstärkter Komposit-Werkstücke hinzu. Mikrokristalline Schäden durch den hohen Neutronenfluss sowie thermischer Stress werden bei der hohen Temperatur automatisch ausgeheilt (Ausglüheffekt). In der PPU gibt es sogar noch weniger Einschränkungen, da Neutronenversprödung und Wärmeleitung hier keine Rolle mehr spielen.
Gute Neutronenökonomie und ihre Folgen
Im DFR behalten die Neutronen wegen der vielen massereichen Atomkerne (Aktinide und Blei) ihre hohe Energie. Blei selbst absorbiert ohnehin wenig Neutronen, und die Neutronenverluste in den Strukturmaterialien sind bei diesen Energien sehr gering. Auf der anderen Seite werden durch die schnellen Neutronen aber besonders viele davon nachgebildet, nämlich durchschnittlich 3 oder mehr pro Spaltvorgang. Bei fast allen Reaktoren ist das weniger, bei Leichtwasserreaktoren deutlich weniger. Diese Neutronen werden nun unterschiedlich "verbraucht".
Eines der 3 Neutronen wird gebraucht, um die nukleare Kettenreaktion aufrecht zu erhalten, ein weiteres, um den eigenen Spaltstoff nachzubrüten. Da die Verluste gering sind (weniger als 0,5 Neutronen durch unerwünschte Einfänge), bleiben noch mindestens 0,5 Neutronen pro Spaltung für andere Anwendungen übrig, mehr als bei allen anderen Reaktoren. Mit diesem hohen Überschuss kann man nun in erheblich kürzeren Zeiträumen als bei anderen "schnellen Brütern" z.B. Plutonium (hier nicht waffenfähig) erbrüten und damit zügig die nächste Generation von Reaktoren installieren. Auch der Thorium-Uran-Prozess mit seiner kernphysikalisch bedingt niedrigeren Neutronenausbeute ist aufgrund der sehr guten Neutronenökonomie des DFR im Vergleich zu anderen Schnellspaltreaktoren besonders gut handhabbar. Alternativ können auch sehr effektiv problematische langlebige Spaltprodukte z.B. aus heutigen Reaktoren transmutiert und damit abgebaut werden. Sehr effizient ist aber auch die Bildung erwünschter Radioisotope, etwa für die Medizin. Die PPU erfüllt hier eine wichtige Aufgabe, die ständige chemische Trennung von Stoffen untereinander und vom Brennstoff, was auch die Minimierung von "Neutronenfängern", sogenannten Neutronengiften und damit auch die Neutronenverluste reduziert.
Letzteres ist übrigens auch für die Leistungsregelung des DFR sehr günstig. Durch den permanent immer sehr "sauberen" Reaktorkern muss man keine überschüssigen Spaltstoffe einbringen, die über ein kompliziertes Regelsystem (Steuerstäbe) während ihres Abbrandes ausgeglichen werden müssten, wie etwa in heute gängigen Leichtwasserreaktoren. Dies begünstigt auch einen sogenannten "unterkritischen" Betrieb, bei dem fehlende Neutronen durch ein Beschleunigersystem nachgeliefert werden ("Accelerator Driven Subcritical System", ADS). Je näher man sich stabil der Kritikalität nähern kann, desto kleiner darf der Beschleuniger sein. Beim DFR könnte der Beschleuniger nun auf eine Länge von wenigen Metern reduziert werden, im Vergleich z.B. mit dem belgischen ADS-Projekt "MYRRHA", welches einen mehrere 100 Meter langen Beschleuniger benötigt.
Zudem reagiert ein flüssiger Reaktorkern auf eine Temperaturerhöhung sehr schnell mit Ausdehnungen, genauso auch das Blei, was diesen außen umgibt. Die Abstände der Atomkerne werden bei Temperaturerhöhung größer, wodurch gleich zwei Wahrscheinlichkeiten sinken, zum einen dass ein Neutron im Flüssigsalz eine Spaltung induziert, zum anderen dass es am Blei reflektiert wird. Somit fällt die Leistung mit einer Temperaturzunahme sehr schnell ab. Dieser negative "Temperaturkoeffizient" ist durch das Dual-Fluid-Prinzip so stark ausgeprägt, dass bereits innerhalb eines Temperaturanstiegs von wenigen 10 Kelvin die Leistung eingestellt werden kann. Die Spaltrate folgt somit zügig der Leistungsentnahme, welche wiederum durch die Geschwindigkeit der Bleizirkulation eingestellt werden kann. Da dieser Mechanismus ohne technisches Eingreifen aufgrund physikalischer Gesetze immer funktioniert, kann der Reaktor auch nicht durch einen unkontrollierten Leistungsanstieg "durchgehen" – er ist in diesem Punkt inhärent sicher.
Fazit
Der DFR ist in der Lage, die Effizienz der Kernenergie um mindestens eine Größenordnung zu steigern und damit die fossilen Kraftwerke um zwei Größenordnungen zu übertreffen. Dies schafft die notwendige Voraussetzung für die Steigerung des Wohlstandsniveaus um den gleichen Faktor. Nur wenn die Kernenergie der Gesellschaft einen offensichtlichen Vorteil bietet, kann sie sich durchsetzen. Dass sie das bisher nicht oder zu wenig bietet, ist der eigentliche Grund des schleppenden Ausbaus seit den 70er Jahren.
Abbildungen

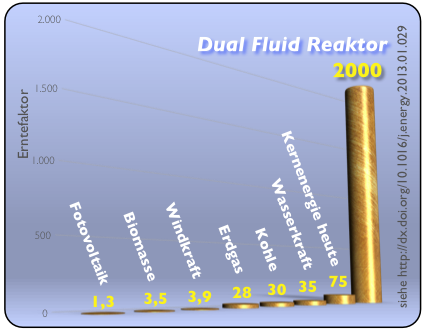

Bild 1: Erntefaktor verschiedener Energietechniken (siehe Publikation hier) im Vergleich mit dem Dual Fluid Reaktor

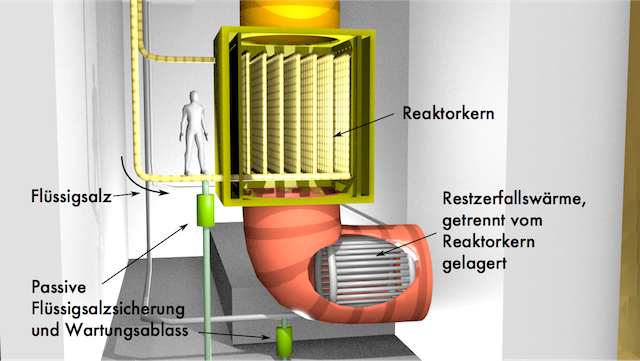

Bild 2: DFR-Reaktorkern

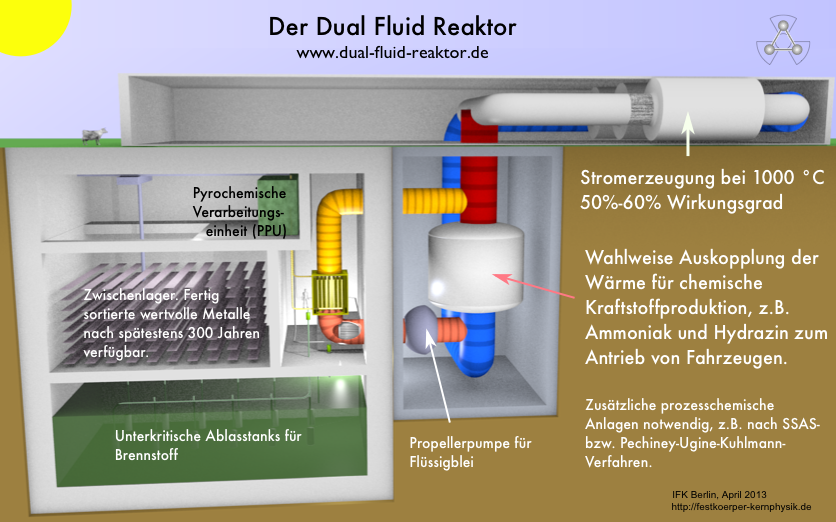

Bild 3: Kraftwerk um den Dual Fluid Reaktor
Die frohe Botschaft – der Dual-Fluid-Reaktor ist bereits gestorben, nach über 10 Jahren ist nichts zu sehen vom Strom aus dem DFR.
Weder aus technischer
noch aus wirtschaftlicher
noch aus rechtlicher Sicht
hat der Dual-Fluid-Reaktor eine Chance realisiert zu werden
in den nächsten 30 bis 50 Jahren in Deutschland.
Warum wird die Möglichkeit des Einsatzes von Thorium-material nicht beschleunigt betrieben?
@M.Wolf #59
Können Sie ihre Bedenken gegen Kernkraft auch selbstständig und sachlich begründet vorbringen oder plappern Sie nur nach, was ihnen jemand in ihren Kopf gehämmert hat….?
EIKE könnte einem glatt symphatisch sein, wenn dieser Verein nicht der Atommafia angehören würde.
Und jetzt mal die Fakten zu dieser angeblichen „Neuheit“ Dual Fluid Reaktor:
http://tinyurl.com/leayvjc
@#57: L. Kroll,
„… keine Ahnung.“
Das trifft es sehr gut!
Bei den MSR Reaktor hat mann mehrmals Flanschen verwendet, http://tinyurl.com/ayjzw2p ab 8:20 besprochen. Es hat gut Funktioniert, so zu mindestens behauptet der nette Herr mit Jahrzehnten Berufserfahrung der es tatsächlich gemacht hat. Natürlich gibt es hier Unterschiede… Der MSR erreichte ja nur 750°C, und wurde aus anderen gut wärme leitenden Materialien gebaut.
Und die Idee aktiv zu kühlen ist immer noch eine Option, falls die Wärmeleistung zu hoch wird. Und Flanschen sind nur ein kleiner Teil der Anlage, wieso mann den Rest der Rohre, Reaktors usv., nicht isolieren sollte wenn mann nur bei den Flanschen Abkühlung braucht ist für mich nicht ganz offensichtlich. Wenn nur die Flanschen nicht isoliert bleiben haben wir es mit einer überschaubaren Fläche, und somit auch Wärmeleistung zu tun, die den Reaktorraum nicht zwangsläufig signifikant erhitzt.
Zugegeben ist das Problem Die Flanschen Abzukühlen Gerade bei Blei dass eine Relativ niedrige (im Vergleich zur eingesetzten Salz) Schmelztemperatur hat Signifikant, aber nichts was mann mit aktiver Kühlung nicht Lösen könnte. Ob es sich lohnt aktiv zu kühlen… keine Ahnung. Ich kann mir Vorstellen dass Flanschen im Bleikreislauf begrenzt bis gar nicht vorkommen, Im Salzkreislauf werden sie wohl die Standardverbindung sein, wie sie es auch im MSR Experiment waren.
„An dem Ding wird nichts, aber auch gar nichts billig zu machen sein!“
Sollbruchstellen baut mann in einem System dort ein wo mann den geringsten Schaden erwartet. Das dieser beachtlich wird zweifle ich nicht an, er wird aber deutlich geringer als wenn dass System in der nähe oder an dem teuersten und empfindlichsten Equipment bricht. Deshalb wird es auch RELATIV billig, was den unterschied zwischen einem Jahr Stillstand bis Reparaturen abgeschlossen sind, oder einem permanenten Stillstand und Verschrottung des Reaktors (oder des ganzen Forschungsprogramms) ausmachen kann.
@54: L. Kroll,
Störfall als Betriebsfall?!. Okay.
“Blei in der Turbine ist Unsinn, sehe Ich ein…“ Okay.
“Dass sie Erfahrung mit Flanschenverbindungen haben wage Ich nicht zu bezweifeln,“
Das ist ein Fortschritt.
“wir haben es aber mit einem Sonderfall zu tun, nämlich mit Flüssigkeiten die bei Raumtemperatur (und auch deutlich vorher) erstarren. wenn mann die Flansche so konzipiert, dass der Augenrand genügend abkühlt um dass Salz, oder Blei, zum erstarren zu bringen bevor es komplett durchdringt könnte dann diese Erstarrte Flüssigkeit die Flansche verdichten. Falls etwas in meiner Logik nicht stimmt, bitte korrigieren sie mich.“
Hier ist es wieder sehr schwer nicht in Sarkasmus zu verfallen. Ihr Reaktor soll 1100 °C im Innern haben und aus Materialien mit extrem guter Wärmeleitfähigkeit bestehen. Und wenn man nicht das ganze Reaktorgebäude auf diese Temperatur aufheizen will, braucht man eine Wärmedämmung. Damit ist ihr Flansch wie die meisten anderen Flansche auch Innen so heiß wie außen. Und vertrauen Sie mir. Ansonsten hätten Sie wirkliche Probleme. Ihres besteht nur darin, dass das Blei ungehindert bei einer Leckage davon läuft.
“Bricht der Kühlkreiss an den Sollbruchstellen (was bei langsamen Druckanstieg passieren würde), könnte dass Blei nahezu kontrolliert abfließen, und die Reparaturen und Wiederinbetriebnahme relativ billig machen.“
An dem Ding wird nichts, aber auch gar nichts billig zu machen sein!
Ihr Kommentar wurde wegen Verletzung der Regeln gelöscht.
mfG
Admin
#32 „Also unterscheidet doch einen MSR oder einen DFR sicherheitstechnisch fast nichts von einem LWR mit Core-Catcher. “
Ja, und nein… Der unterschied ist dieser dass die Sicherheitsbehälter Teil des Geschlossenen Systems sind, die Schmelze die Abfließt also keinen Kontakt mit der Luft im Containment gebeute hat. und die Schmelze kann mann nach Erhitzen sofort wiederverwenden, was im Core Catcher eher nicht der Fall ist.
Blei in der Turbine ist Unsinn, sehe Ich ein… Maschinenbau ist nicht so mein Kompetenzbereich. Ich kam auf die Idee als ich von den mit Flüssigsalz betriebenen Brayton Turbinen in LFTR, oder Photothermie gelesen habe. Es war die rede von Open Cycle Brayton Turbine, kein Kuhlgas angegeben. Da machte es bei mir irgendwie Klick, kein Kühlgas, also muss die mit Flüssigsalz betrieben werden, nach dem Motto Flüssigkeit ist auch nur ein sehr dichtes Gas. Jetzt wo Ich es noch mal durchgelesen habe fällt mir auf dass Open Cycle bedeuten soll dass mann Umgebungsluft in den Kompressor einsaugt, und die dann in die Turbine kommt… Abenteuerlich, würde aber bestimmt dass Problem mit Helium/Argon Verlusten eliminieren. Bleibt noch der Korrosionschutz…
Ich habe noch einmal über Flanschenverbindungen nachgedacht… Dass sie Erfahrung mit Flanschenverbindungen haben wage Ich nicht zu bezweifeln, wir haben es aber mit einem Sonderfall zu tun, nämlich mit Flüssigkeiten die bei Raumtemperatur (und auch deutlich vorher) erstarren. wenn mann die Flansche so konzipiert, dass der Augenrand genügend abkühlt um dass Salz, oder Blei, zum erstarren zu bringen bevor es komplett durchdringt könnte dann diese Erstarrte Flüssigkeit die Flansche verdichten. Falls etwas in meiner Logik nicht stimmt, bitte korrigieren sie mich. (Ps. die erstarrte Flüssigkeit wäre nicht radioaktiv, da sie vorher, z.B. beim Testlauf ohne Spalltmaterial in die Flanschen gelangen würde, eine eventuell nötige aktive Kühlung der Flanschen wäre zwar ungewöhnlich, aber auch realisierbar).
Dass Eksplodieren des Blei/Wasser Wärmetauschers wäre nicht die Absolute Katastrophe. Wie schon beschrieben, Der Reaktor Wäre durch ein Containment geschützt dass Wasserdampfeksplossion, Terrorangriffen und Abstürzenden Boeing 747 standhalten kann. Und wäre kleiner (billiger) als die Heutigen, da der Reaktor auch kleiner ist, und keine massiven Druckanstiege im Reaktorraum zu erwarten sind (da Blei statt Wasserdampf den Reaktor kühlt) Bricht der Kühlkreiss an den Sollbruchstellen (was bei langsamen Druckanstieg passieren würde), könnte dass Blei nahezu kontrolliert abfließen, und die Reparaturen und Wiederinbetriebnahme relativ billig machen. Um eine Dampfeksplossion zu verursachen müsste der Riss im Wärmetauscher sehr groß sein, und sehr schnell Entstehen, sonnst würde mann einen Druckanstieg messen können, und eingreifen wenn der Riss noch klein ist. Mann hat auch Erfahrungen aus der konventionellen Energieerzeugung. Es wird immer öfter an Superkritischem Wasser Gearbeitet, was sehr hohe Temperaturen und Druck auf der Wasserseite erfordert, und noch höhere Temperaturen bei der Wärmequelle erfordert.
Dass der Behördengang ein Horror wird glaube Ich gern… So ein Dialog:
„Was machen falls die Kühlung komplett ausfällt?
Ich lehn mich zurück und warte bis die Schmelze abfließt…“
ist nicht was die Behörden gern hören oder hören möchten.
@#49: D. Weißbach,
Sehr geehrter Herr Weißbach,
wenn man sich den MSR Artikel in Wikiblödia rein zieht:
“Molten Salt Reactor Experiment MSRE [Bearbeiten]
Vergleichbar mit Entwicklung und Bau der ersten Druckwasserreaktoren zur zivilen Energieerzeugung auf Basis der Erfolge mit nukleargetriebenen U-Booten wurde in den 1960er Jahren mit dem Molten Salt Reactor Experiment an der Nutzbarmachung für die Stromerzeugung geforscht.[8] Der Bau eines Reaktors wurde 1964 abgeschlossen, der Testbetrieb lief von 1965 bis 1969. In dieser Zeit war das Experiment jedoch zusammengenommen nur ca. 2 Jahre kritisch.[9]
Der Reaktor mit maximal 8 MW thermischer Leistung bestätigte im Prinzip die Realisierbarkeit des Konzeptes. Allerdings traten schon in der kurzen Betriebszeit an den Kreislaufwänden größere Korrosionsschäden durch die Salz/Spaltproduktmischung auf. Es gab keinen Generator zur Stromerzeugung; die Wärme wurde über Gebläse an die Umwelt abgegeben. Zudem wurde auch nicht versucht (wie im LFTR geplant), Spaltmaterial zu erbrüten und andere Spaltprodukte als Edelgase zu entfernen. Aber es wurde gezeigt, dass der Reaktorkern über einen längeren Zeitraum mit Temperaturen bis 650 °C betrieben werden kann.
Das Experiment bestätigte eine Reihe weiterer Erwartungen: Die Stabilität der Flüssigkeit gegenüber der Strahlung, eine begrenzte (jedoch noch nicht hinreichende) Korrosionsbeständigkeit der Werkstoffe gegenüber der Salzschmelze, das Vorliegen vieler Spaltprodukte in Form nichtflüchtiger Ionenverbindungen und die einfache Abtrennbarkeit störender Edelgase (insbesondere 135Xe, siehe Kontinuierliche Aufbereitung). Als nachteilig erwiesen sich u.a. die trotz Verwendung von isotopenreinem 7Li hohe Tritiumproduktion und die starke Kontamination aller Kreislaufwände mit abgelagerten Spaltprodukten.
Als Brennstoffe kamen sowohl 235Uran als auch 233Uran (aus Thorium in anderen Reaktoren erbrütet) zum Einsatz. Als Moderator diente Graphit.
Wie erst 1994 während des Rückbaus entdeckt wurde, ist es zu einem störfallähnlichen Entweichen von größeren Mengen 233U aus dem Salz in das Abgassystem des Reaktors gekommen. Die Dekontamination des Abgassystems erwies sich dementsprechend als extrem aufwändig.[10] Da etwa 5 % des MSRE-Spaltstoffs in das Aktivkohlefilter des Abgassystems gelangt waren, mussten sogar Studien zur Kritikalitätssicherheit des Abgassystems während der Sanierungsarbeiten ausgeführt werden.[11] Es wird vermutet, dass Radiolyse von Fluorid zu Fluor geführt hat, welches mit UF4 das leicht flüchtige UF6 bildete, das dann unplanmäßig in das Abgassystem freigesetzt wurde. Es wird weiterhin vermutet, dass dieser Freisetzungsprozess erst stattfand, als sich das Salz nach Abschaltung des Reaktors in den Speichertanks verfestigt hatte. Dieses würde auf eine nicht ausreichende Stabilität des Salzes mindestens im festen Zustand hindeuten.“
kommt man irgendwie nicht zu dem Schluss, dass das mit dem MSR so richtig rund gelaufen ist.
Obwohl in deutschen DWR noch nie vorgekommen, gilt der doppelendige Abriss eines WT-Rohres als abzusichernder Störfall. Wir reden hier von einem Eintrag von knapp einem Liter Wasser pro Sekunde. Dass lässt den Druck im DFR Reaktor entweder recht schnell ansteigen oder es bilden sich erhebliche Mengen an Wasserstoff. Es bleibt Ihnen überlassen wie Sie einen Gutachter davon überzeugen, wie trotz ungeklärter Korrosionsverhaltens des Werkstoffes bei dieser Temperatur und Umgebungsbedingungen und trotz möglicher Schädigungen durch LP-Fretting dies alles nicht zu unterstellen sein soll.
Viel Spaß dabei!
“Materialien: Die mit Yttrium- und Ceroxid versehenen Molybdänlegierungen sind bereits kommerziell verfügbar.“
Ja dann mal rüber mit den Datenblättern.
Ach ja, wo werden denn die Zugversuche bei 1100 °C durchgeführt. Bei den mir bekannten Instituten will das keiner machen. Das liegt vielleicht weil ich in der Provinz arbeite. Sie sind ja in der Hauptstadt.
Mich können Sie im Gegensatz zu Herr Boson nicht von der derzeitigen Machbarkeit des DLR überzeugen. Bitte verstehen Sie mich nicht falsch. Ich finde ihr Projekt als wegweisenden Ansatz. Ich zweifle nur an der derzeitigen möglichen technischen Umsetzbarkeit. Als die ersten LWR Reaktoren konzipiert wurden, ging man von Temperaturen von 300 bis 400 °C aus, zu denen man bereits lange Erfahrungen mit Werkstoffen und Schweißverfahren hatte. Es gab schon tausende von Druckbehältern in der chemischen Industrie die ähnlichen Anforderungen unterlagen.
Können Sie mir auch nur einen großtechnischen Kessel aus Refraktärmetallen nennen? Noch dazu einen der mit den von Ihnen angestrebten Temperaturen betrieben wird? Besser noch einen bei dem mit Überkritischem Wasser gearbeitet wird? Oder einen der bei 1000 °C und 60 bar betrieben wird?
Ich wünsche Ihnen viel Kraft und Ausdauer für ihr Projekt, da ich mich an dieser Stelle ausklinke. Ich halte es nicht für falsch sondern nur für im Moment noch nicht durchführbar. Die Aufwendungen für die notwendigen Materialforschungen gehen in die hunderten von Millionen. Und die werden Sie nicht stemmen können.
Grüße
@#50: Erich Boson,
Sehr geehrter Herr Boson,
ich habe erhebliche Erfahrung auf diesem Gebiet, insbesondere da ich darauf arbeite. Ich habe tagtäglich mit Berechnungen, Ermüdungsanalysen und bruchmechanischen Nachweisen zu tun. Und dies überwiegend in der Kerntechnik oder anderen Anlagen, die einer behördlichen Überwachung unterliegen. Daher weiß ich zum Teil auch wie die Gutachter ticken.
Daher bringe ich auch eine Menge Kontrapunkte. Wenn Sie das Gefühl haben, dass diese als “haltlos entpuppen“, dann kann ich Ihnen auch nicht helfen. Und as ich polemisch und sarkastisch werde liegt häufig daran, dass die Ausflüchte, Darstellungen und Verweise teilweise nur noch mit Galgenhumor zu ertragen sind. Leider muss ich mit hier z.T. der Kritik von Frau Schwanczar
“Man arbeitet sehr intensiv mit Worthülsen. Eine geordnete Darstellung des Versuchsaufbaus samt Erklärung der Funktionsweise findet sich nicht.“
anschließen.
“Die Herren, die den DFR erarbeiten, zeigen Courage und sollten bei der Entwicklung unterstützt werden.“
Ich unterstütze sie durch relevante Kritik.
“Es geht bei diesem Projekt ja um nichts Geringeres als um die Lösung des Atommüllproblems.“
Das Atommüllproblem ist seit 30 Jahren technisch gelöst. Es geht vielmehr um die Ausweitung der Brennstoffreserven. Und dafür halte ich den Ansatz für lobenswert. Man wird aber noch 100 bis 200 Jahre an den Refraktärmetallen forschen müssen um sie für dieses Projekt vernünftig einsetzen zu können. Zum einen hat man soviel Zeit und zum anderen sollte man sich dieses nehmen um nichts übers Knie zu brechen.
Hier möchte ich noch mal betonen dass Werkstoffe mit Bruchdehnungen von gerade mal 10% wie sie die Refraktärmetalle aufweisen nach Auffassung aller Werkstoffkundler in der Kerntechnik nichts zu suchen haben. Schauen Sie dazu auch in die RSK-Leitlinien für Druckwasserreaktoren.
http://www.rskonline.de/downloads/8110dwr.pdf
Kapitel 4.1.2 insbesondere Absatz (9)
KTA 3201.1 Anhang A (kta-gs.de).
“Vielmehr würde mich ein qualifizierter Nachweis interessieren, warum dies nicht gehen sollte.“
Die Dichtheit von Turbinen wird ohne Dichtung hergestellt. Denn die Setzbeträge der Dichtungen können beim Ausdrehen der Lager nicht berücksichtigt werden. Die Abdichtung geschieht durch formschlüssige Schlichtung der metallischen Oberflächen. Das war der Stand 1960 und das ist der Stand heute. Man hat sich damals den Arsch aufgerissen um beim THTR auf die WT verzichten zu können. Ging aber nicht.
Wie das dann mit Refraktärmetallen klappen soll bleibt abzuwarten.
“Welche konkreten Vorschläge machen Sie, um das mögliche Problem zu lösen?“
Immer zuerst die Werkstoffe von konventionellen Kraftwerken ausgiebig testen lassen bevor man sie in der Kerntechnik einsetzt. Aktuell sind die Werkstoffe bis 650 °C hinreichend getestet, auf das man sie (mit Vorsicht) auf kerntechnische Anwendungen übertragen kann. Für einen MSR wären demnach die technischen Vorraussetzungen für eine kommerzielle Nutzung mittlerweile gegeben
Aktuell laufen Forschungen zu den Nickelbasiswerkstoffen bis 750 °C. In einigen Jahren oder Jahrzehnten wird auch diese Technologie für die Kerntechnik ausgereift sein. Und bevor die Refraktärmetalle nicht in großem Umfang (Ganze Kolonnen oder Kraftwerke) eingesetzt werden, braucht man sich über den Einsatz im kerntechnischen Bereich noch gar keine Gedanken machen.
“Wie sagen die Verfechter des Energiewandels so treffend: Man muss es nur wollen!“
Man sieht ja, wie die Verfechter der Energiewende an die Wand fahren. Dies auch zum Teil aus Ignoranz gegenüber dem technisch möglichen und dem wirtschaftlich machbaren.
Man muss immer zuerst den einen Schritt tun, bevor man den nächsten machen kann.
Grüße
Zu Götz Ruprecht vielleicht auch mal dort schauen:
http://www.eike-klima-energie.eu/climategate-anzeige/windraeder-produzieren-atommuell-greenpeace-muss-eingreifen/
bzw als tinyURL:
http://tinyurl.com/6t4cc76
Zum DFR in der Internetsuchmaske eingeben:
Holger Narrog – Kritik am Konzept des DFR
Einleitend:
„Das seitens der Physiker Dr. Huke, Dr. Götz Ruprecht, Dipl.-Phys. Daniel Weißbach propagierte Konzept des DFR (ref. 2) geht extrem sparsam mit Zahlen und Daten zum Reaktor um.“
Das ist mir auch aufgefallen.
Man arbeitet sehr intensiv mit Worthülsen. Eine geordnete Darstellung des Versuchsaufbaus samt Erklärung der Funktionsweise findet sich nicht.
Statt dessen werden geradezu haarsträubende Geschichten über Risse, Beschichtungen, Wärmeableitung durch Luft und und und aufgetischt.
Irgendwie kommt einem das so vor, als wenn sich Psychiater auf das Gebiet der Kernenergie verirrt haben.
Natürlich ein Grund, sich die Seite dieses IFK mal anzuschauen.
Dipl.-Phys. Daniel Weißbach
So ist weder in Katalog der TU Berlin, an der er angeblich Studiert und mit Diplom abgeschlossen hat, noch im Katalog der D Nationalbib. auch nur eine einzige Veröffentlichung unter dem Namen Daniel Weißbach zu finden.
Dr. Götz Ruprecht:
Es findet sich in beiden Katalogen nur eine Publikation:
Interferenz zwischen breiten Resonanzzuständen und direkten Reaktionsmechanismen bei Kernreaktionen unterhalb der Coulomb-Schwelle. Berlin, Techn. Univ., Diss., 2002.
http://d-nb.info/964008246
http://opus.kobv.de/tuberlin/volltexte/2002/409/
Zitat daraus:
„Die besondere Schwierigkeit derartiger Berechnungen besteht in der korrekten Beschreibung der Phasenlage der Übergangsmatrizen, die sonst bei Berechnungen nach nur einem Reaktionsmodell naturgemäß keine Rolle spielt.
Die Anwendung der numerischen Berechnungen auf die Reaktion 6Li(d,alpha)4He führt zu einer sehr guten Wiedergabe der Winkelverteilung über einen weiten Energiebereich. Durch die Berücksichtigung des Interferenzeffekts sind die freien Parameter, der Nullreichweitenparameter D02 und das Produkt der reduzierten Partialbreiten der Resonanz gammaalphagammabeta, stark eingegrenzt worden.
Im Rahmen dieses Reaktionsmodells ist eine bessere Interpolation der Daten in den astrophysikalisch relevanten Energiebereich möglich.“
Damit kann man vermutlich auch Klimaprognosen abgeben.
Es sind hier offensichtlich keine KKW-Experten am Werk.
Sehr geehrter Herr Glatting,
schon seit einiger Zeit lese ich Ihre Beiträge. Sie erwecken den Eindruck, als hätten Sie einen großen technischen Verstand, bringen aber eine Menge Kontrapunkte, die sich als haltlos entpuppen. Wenn es eng wird, werden Sie polemisch und sarkastisch. Ist das Ihr Verständnis von einer wissenschaftlichen Debatte? Die Herren, die den DFR erarbeiten, zeigen Courage und sollten bei der Entwicklung unterstützt werden. Wenn Sie wirklich ein Wissender im Bereich der Kerntechnik oder Werkstoffwissenschaften sind, arbeiten Sie doch einfach mit! Es geht bei diesem Projekt ja um nichts Geringeres als um die Lösung des Atommüllproblems.
Ihr Argument „Um mit Edelgas auf Turbine gibt es bislang keine vernünftige Technologie“ ist genau besehen keins, denn Sie stellen nur eine Behauptung auf, die Sie nicht belegen. Vielmehr würde mich ein qualifizierter Nachweis interessieren, warum dies nicht gehen sollte. Welche konkreten Vorschläge machen Sie, um das mögliche Problem zu lösen?
Der Begriff „Toll“ in Ihrem Statement zeigt, dass es Ihnen schwerfällt, zu begreifen, dass der DFR keine Wohnzimmerkonstruktion ist. Für das Archiv: Bei Projekten dieser Größe ist es normal, dass bestimmte Herstellungsverfahren oder Konstruktionsverfahren etc. während der Entwicklungsphase gefunden werden. Ihre Bemerkung „dann müssen Sie nur noch einen passenden WT-Rohrwerkstoff und ein Beschichtungsverfahren für diese WT-Rohre entwickeln“, halte ich für deplatziert. Wir haben in ganz Deutschland bzw. Europa kluge Köpfe, um das zu tun. Wie sagen die Verfechter des Energiewandels so treffend: Man muss es nur wollen!
—
Mit freundlichen Grüßen
#48 D. Glatting:
Ich habe nie behauptet, dass der MSR kommerziell betrieben wurde. Es war ein Versuchsreaktor, der etliche 1000 Stunden erfolgreich gelaufen ist. Technische Schwierigkeiten wurden nie als Behinderung einer Fortführung genannt, was meiner Kenntnis nach, bisher nur Sie vermuteten.
Blei-Wasser-WT: Die Kraftverteilung (es wird gegen das Blei gedrückt) bei einem Riss würde durch das Oberflächenverhältnis Riss-Bleibehälter nur einen kleinen Bruchteil ausmachen, der Druckanstieg im Behälter wäre ein Bruchteil von 1 bar. Da sich Gase (langsam sich bildender Wasserstoff) im Argonreservoir innerhalb des Bleikreislaufs ansammeln, könnte man über ein H2-durchlässiges bzw. Ar-undurchlässiges Wandungssystem den Wasserstoff einfach ablassen. H2 ist deutlich flüchtiger in Wänden als Argon, sämtliche Gase sind prinzipbedingt nicht aktiviert (es kommen fast keine Neutronen heran) und daher unbedenklich.
Materialien: Die mit Yttrium- und Ceroxid versehenen Molybdänlegierungen sind bereits kommerziell verfügbar. Sie sind ebenfalls deutlich warmfester als Molybdän allein und können auch genauso gut wie die weiter oben behandelten Legierungen bearbeitet werden. Die Wartung ist eine fertigungstechnische Angelegenheit. Prinzipiell muss nach dem Schweißen beschichtet werden. Die Kompaktheit der Wärmetauscher sollte sich hier positiv auswirken.
@#47: D. Weißbach,
“Hier kommt es wohl zu Missverständnissen. Es ist ein Wärmetauscher, Blei-Wasser oder eine andere Alternative (Blei-Gas, …) vorgesehen, keinerlei Kombinationen. Und das Argon wird heute schon aus industriellen Luftdistillationskolonnen gewonnen, im DFR ist eine solche Produktion natürlich nicht vorgesehen.“
Was jetzt? Blei – Wasser oder Blei – Edelgas?
Um mit Edelgas auf Turbine gibt es bislang keine vernünftige Technologie. Und über Blei – Wasser reden wir hier.
„Zu den Rissen im Wärmetauscher: Das Molybdän kann hier mit Yttrium und Ceroxid (Prozent- bzw. Promillebereich) versehen, was die Oxidationsbeständigkeit beträchtlich erhöht und den Korrosionsprozess so verlangsamt, dass der Riss bei der nächsten Wartung angegangen werden kann.“
Toll, dann müssen Sie nur noch einen passenden WT-Rohrwerkstoff und ein Beschichtungsverfahren für diese WT-Rohre entwickeln. Werden die Rohre nach dem Einschweißen beschichtet oder vorher und die Schweißnahtbereiche danach?
Und das Testequipment um beschichtete Rohre zu Untersuchen wird sich auch gleich haben.
“durch die Inkompressibilität des Bleis kann nicht viel Wasser eindringen.“
Jetzt mal ganz langsam. Das Blei soll weitesgehend drucklos das Salz umspülen. Auf der Wasserseite braucht man aber Druck, da sich sonst kein Wirkungsgrad ergibt. Darüber hinaus soll das Blei ständig konditioniert werden, womit die Ventile zur Konditionierungsstrecke immer offen sein sollten. Bei einem Leck zwischen Wasser und Blei hat man somit eine deutliche Druckdifferenz, womit das Wasser in das Blei gedrückt werden kann und somit auch das Blei verdrängen kann. Das ist auch gut so. Denn andernfalls würde der Wasserseitige Druck an der Umschließung des Bleis anstehen, womit der Behälter sicher überlastet wäre.
Die Folgen sind so oder so fatal.
“Bitte geben Sie Quellen an, woraus ….“
Bitte geben Sie Quellen an, wo und wann ein MSR kommerziell betrieben wurde.
# 45 D. Glatting:
Hier kommt es wohl zu Missverständnissen. Es ist ein Wärmetauscher, Blei-Wasser oder eine andere Alternative (Blei-Gas, …) vorgesehen, keinerlei Kombinationen. Und das Argon wird heute schon aus industriellen Luftdistillationskolonnen gewonnen, im DFR ist eine solche Produktion natürlich nicht vorgesehen.
Zu den Rissen im Wärmetauscher: Das Molybdän kann hier mit Yttrium und Ceroxid (Prozent- bzw. Promillebereich) versehen, was die Oxidationsbeständigkeit beträchtlich erhöht und den Korrosionsprozess so verlangsamt, dass der Riss bei der nächsten Wartung angegangen werden kann.
Wasserstoffbildung, dann auch nur in kleinen Mengen, die sich länger im Bleibereich aufhalten, sind sehr unwahrscheinlich, da dieser bei diesen Temperaturen schnell abziehbar ist. Schon aus anderen Gründen ist die gesamte Atmosphäre inertisiert (Argon, hat jetzt nix mit dem Wärmetauscher zu tun), sodass eine Knallgasexplosion hier ausgeschlossen ist. Das Argonvolumen ist eher gering, durch die Inkompressibilität des Bleis kann nicht viel Wasser eindringen.
Bitte geben Sie Quellen an, woraus Sie die technischen Hindernisse als Grund für die Beendigung des MSRE herhaben. Sowas ist mir nicht bekannt, bedenken Sie, dass dieser Forschungsreaktor 5 Jahre betrieben wurde, und dass man sogar danach noch kleinere Probleme (etwas zu hohe Neutronenversprödung) noch gelöst hatte.
Der
„Dual Fluid Reaktor“
ist schlicht und einfach ein Fake.
Und die großen Experten haben es nicht bemerkt.
@#42 und 43 D. Weißbach,
so langsam verstehe ich immer weniger.
“So wie es bis jetzt aussieht, werden die Beschichtungen eher nur beim WT Blei-Wasser gebraucht“
Mit welcher Temperatur wollen Sie eigentlich auf die Turbinen (Hochdruck- und Niederdruck) fahren?
Wenn Sie schon heißes Wasser haben, warum wollen Sie dann noch mit Argon auf die Turbine fahren?
Argon bekommt raffiniert man durch Abkühlen aus der Luft.
“Zu Argon: Es ist zu 1% in Luft enthalten, bei der Luftzerlegung in den Kolonnen wird es gleich mitgewonnen.“
Wollen Sie zur superheiß Kolonne jetzt auch noch eine Kaltkolonne mit einbauen?
“und es schlüpft deutlich schlechter durch Wandungen als letzteres.“
Es geht bei Turbinen nicht um Wandungen sondern um Spalten. Und da dürften sich He und Ar nicht viel geben.
Zurück zum WT Blei-Wasser. Da ist die Wasserseite beschichtet. Bei einem jederzeit zu unterstellenden LP-Fretting würde dann die Schutzschicht zerstört werden, womit die Oxidation einsetzen würde, womit es zu einem Abriss oder zumindest großflächigen Leckfläche kommen könnte, worauf der Druck auf der Wasserseite zu einem massiven Eintrag von Wasser ins 1100 °C Blei führen würde, womit man auf die Argumentation von #18: L. Kroll von wegen:
“Bei einer Temperatur des Bleis von 1000 °C dürfte eine Wasserdampfexplosion die Folge sein. In gewissem Maß könnte auch Wasserzerlegung und infolgedessen Oxidation des Bleis, möglicherweise auch Knallgasreaktion eintreten“
zurück kommen würde.
Die Behörde, die das genehmigt, will ich mal sehen.
Noch zu:
“Hätte die Menschheit vor 50 Jahren diesen Typ für zu „sportlich“ gehalten, wäre er nie konstruiert worden. Man hatte den Versuchsreaktor aber erfolgreich betrieben, bei 650 C, mit deutlich schwächeren Legierungen (Hastealloy N mit etwas Titan).“
Keiner der Versuchsreaktoren ist auch über längere Zeit gelaufen. Vielleicht waren es auch hier nicht die pöhsen Militärs sondern einfach die pöhse Kosten Nutzlos Rechnung, die gezeigt hat, dass man damit im Moment kein Geld verdienen kann.
Das sollte man sich nichtverrennen.
Sehr geehrter H. Urbahn,
Sie unterstellen Dinge, die niemand von uns behauptet hat. Das Militär per se als „böse“ zu bezeichnen, kommt von Ihnen, nicht von mir oder meinen Kollegen. Lesen Sie doch bitte erst unsere „Historie” der Kernenergie
http://tinyurl.com/chfc8la
dann müssen Sie uns auch nicht Dinge erklären, die alles andere als Neuigkeiten für uns sind. Auch das von Ihnen erwähnte Bomberprogramm aus den 50er Jahren ist dort im richtigen Zusammenhang erklärt. Dort wird auch lediglich auf das Militär als Triebfeder bei der Entwicklung von Reaktorkonzepten hingewiesen, was zu vielen Fehlentwicklungen bei der Übertragung auf zivile Anwendungen geführt hat. Von „gut” und „böse” ist dort nichts zu lesen.
Dass das Militär Pate des DFR ist, kann ich nur als blanken Unsinn zurückweisen. Das Dual-Fluid-Prinzip wurde vom Militär nie vorgeschlagen, sonst könnten wir es kaum als Patent anmelden. Nicht einmal die Verwendung von Flüssigsalz ist notwendig, wie im EIKE-Artikel (4. Absatz unter „Beschreibung des Dual Fluid Reaktors”) erläutert. Natürlich sind auch Ideen von militärischen Konzepten eingeflossen, wir haben eben von jedem das Beste genommen, aber das Gesamtkonzept gibt es so nicht.
Nicht die Tatsache, dass hinter anderen Reaktorkonzepten das „böse” Militär stand, mach diese schlecht. Es sind schlicht die anders gelagerten Interessen des Militärs, die einen Umbau eines auf militärische Anwendungen ausgerichteten Konzepts auf zivile Zwecke schwierig bis unmöglich gestalten. Anstatt tabula rasa zu machen, und die Nutzung der Kernenergie völlig neu für zivile Anwendungen zu überdenken, hat man so lange an militärischen Reaktortypen gebastelt, bis sie auch zivil nutzbar waren. Das Ergebnis ist die grottenschlechte Wirtschaftlichkeit, auch wenn diese im Verhältnis zu anderen Stromerzeugungstechniken immer noch gut ist.
Zu Argon: Es ist zu 1% in Luft enthalten, bei der Luftzerlegung in den Kolonnen wird es gleich mitgewonnen. Der Preis dürfte deutlich unter dem von Helium sein und es schlüpft deutlich schlechter durch Wandungen als letzteres.
#41 D. Glatting:
So wie es bis jetzt aussieht, werden die Beschichtungen eher nur beim WT Blei-Wasser gebraucht (wegen der Oxidationswirkung des Wassers). Im Kern reicht vermutlich die pure Legierung, da TZM bereits gegen Fluoride (eher korrosiver als Chloride, Spannungsreihe) und gegen Blei bis 1100 C sehr korrosionsbeständig ist.
Die Beschichtungen haben Wärmeleitfähigkeiten von 50 bis 100 W/(m*K), je nach Verarbeitung, und das hatte ich auf die Schnelle mal mit dem Wikipedia-Wert (91 W/(m*K)) verglichen. TZM und MHC haben Werte um 90 bis 120 W/(m*K) im gesamten Temperaturintervall. Die Ausdehnungskoeffizienten hatte ich von Plansee, die Abweichungen sind noch zu klären. Obwohl bereits industriell verwendet, findet man erstaunlicherweise keine (öffentlichen) Datenblätter zu MHC. Dessen Daten hängen von den Nichtbasisbestandteilen ab, die man entsprechend wählen würde. Das angesprochene Paper habe ich vorliegen. Duktil-Sprödgrenzen werden sogar für TZM bis 150 C angegeben, mit MHC erreicht man das ggf. mit etwas Rhenium. Vor mehreren Jahrzehnten hatte man damit verarbeitungstechnisch Probleme, heute werden diese Stoffe zum „gehobenen“ Standard. Man hat schon Erfahrungen mit TZM (Salzschmelzereaktorexperiment), und die Entwicklungen sind zum Stillstand gekommen. Hätte die Menschheit vor 50 Jahren diesen Typ für zu „sportlich“ gehalten, wäre er nie konstruiert worden. Man hatte den Versuchsreaktor aber erfolgreich betrieben, bei 650 C, mit deutlich schwächeren Legierungen (Hastealloy N mit etwas Titan). Leider ist, ganz sicher aus militärischen Gründen, seine Entwicklung in den USA beendet worden.
@#35: D. Weißbach,
hallo Herr Weißbach,
Sie schreiben:
„Sie scheinen die Kosten für einen Versuchsreaktor mit einem Serienreaktor zu verwechseln.“
Das kann schon sein. Das eigentliche Problem liegt meines Erachtens jedoch darin, dass zum einen noch nicht klar ist, wie der Versuchsreaktor aufgebaut sein soll, welche Teile alle mit diesen Temperaturen beaufschlagt sein sollen und dass die Fertigungsmethoden mit den angedachten Werkstoffen noch nicht ausgereift sind.
Die Erfahrung lehrt darüber hinaus, dass zur Serienreife noch so viele Zusatzaggregate dazu kommen, dass die Serienprodukte noch teurer als das Versuchprojekt werden.
„Beachten Sie, dass ein dreimal höherer Temperaturunterschied einem 2,5-mal niedrigerem Ausdehnungskoeffizienten (Molybdän-Hafnium-Carbon (MHC), kleiner 6*10^-6 1/K bei 1100 C) gegenübersteht.“
Womit man Größenordnungsmäßig die gleichen Ausdehnungen wie im Konventionellen Bereich hat. Und auch dort muss man damit umzugehen wissen.
“Für MHC entnehmen Sie bitte die Kriechbruchfestigkeit (wichtiges Maß für die Zeitstandsfestigkeit) und die Zugfestigkeit aus diesem Paper auf S. 289 für T=1589K (rund 1300 Grad C):
http://tinyurl.com/ctpoxu7“
Mit dem Link kommt man nur bis Seite 286.
“Die Zeitstandsfestigkeit wird mit über 200 MPa bei 1300 C in 3000 h angegeben, bei 100000 h wird es noch über 100 MPa sein.“
Die Zeitstandfestigkeit ist das mit den 100.000 h. 100 MPa bei 1300 °C ist jedenfalls schon mal ganz ordentlich. Haben Sie dazu auch eine kostenfreie Quelle z.B. Datenblatt wo man das nachlesen kann?
“Die Zugfestigkeit von MHC kann, je nach Legierung, bis 900 MPa (1300 C) betragen, WHC (Basis Wolfram) mit wenig Rhenium sogar über 1 GPa, das Doppelte von einfach legiertem Stahl.“
Auch mit einfach legierten Stählen bekommt man Zugfestigkeiten von über ein GPa hin, siehe DIN EN ISO 898-1. Dass diese Werkstoffe bei den genannten Temperaturen nichts mehr taugen gebe ich jedoch gerne zu.
Nun zu den mehr oder weniger aufschlussreichen TZM Daten aus http://tinyurl.com/bpgq2zt.
Für Raumtemperatur werden folgende Werte angegeben:
Zugfestigkeit 800 bis 1000 MPa
Streckgrenze 750 bis 900 MPa
Dehnung 6 bis 10%
Dazu noch die Wärmeausdehnung zwischen 0 und 300 °C zwischen 5,3 bis 5,7*10-6.
Soweit so gut.
Auf Seite 2 werden dann Diagramme für die Zugfestigkeit von 1 mm Blechen und Wärmeausdehnung bei Temperatur angegeben.
Aus der Kurve für die Zugfestigkeit lassen sich schon hinreichende Streckgrenzen für eine Temperatur von ca. 1100 °C abschätzen. Eine Streckgrenze von 200 MPa von dickwandigeren Bauteilen, was ziemlich genau dem Wert von Wald und Wiesenstählen entspricht kann man daraus schon abschätzen. Das mit dem Mehrfachen sollte Sie vielleicht aus der Webseite durch ähnlich ersetzen.
Damit muss ich zugeben dass Sie hier im Rennen sind. Des Weiteren fand ich:
“*Conditions to be avoided: high temperatures in air (strong oxidation beginning around 600 °C, sublimation of MoO3 beginning around 700 °C). *Substances to be avoided: none“
Demnach sollten wohl alle Räume in denen diese Temperaturen herrschen mit Stickstoff oder Edelgasen geflutet sein. Bei SWR Anlagen ist dies beim Containment ja auch der Fall.
Die Qualifizierung dieser Werkstoffe einschließlich der Zeitstandfestigkeiten kann sich dabei schon noch eine Weile hinziehen. Da werden sich noch interessante Testmaschinen ergeben.
Mit dem Schaubild der Wärmeausdehnung bin ich nicht ganz einverstanden. Der Wert 0 bei 273 K und der Wert 3 bei 773 K wollen nicht ganz mit den 5,3 bis 5,7*10-6 zwischen 0 und 300 °C zusammen passen. Meine Abschätzung führt hier zu Werten zwischen 8 und 10*10-6 1/K zwischen RT und 1000 °C. Das ist dann bei 1000 °C doch 8 bis 10 mm auf den Meter. Vernachlässigbar ist das nicht.
„Ich habe auch Fragen an Sie:“
Danke, werde ich versuchen diese zu beantworten.
„Wieso erhöht ein besserer Wärmeleitwert einer Beschichtung die Verspannungen zwischen dieser und dem Trägermaterial?“
In #27 haben Sie geschrieben: “Bei den Beschichtungen gibt es korrosionsfeste Materialien (SiC, Titandiborid,…), die eine dem Nickel ähnliche Wärmeleitfähigkeit haben.“
In http://tinyurl.com/bpgq2zt wird für den TZM eine Wärmeleitfähigkeit von
130 W/m/K angegeben.
Da Sie von eine Wärmeleitfähigkeit von Nickel sprechen, dann kann man sich an http://tinyurl.com/cnjvkuo orientieren, wo man Wärmeleitfähigkeiten zwischen
11,3 und 29,3 W/m/K
präsentiert bekommt.
Die schlechte Wärmeleitfähigkeit bei Nickellegierungen ist u.a. ein Grund für Bildung und Wachstum von Rissen aufgrund von Thermospannungen an der Oberfläche.
Durch die schlechte Wärmeleitfähigkeit der Oberfläche und die gute des Trägermaterials können sich sehr hohe und lang andauernde Thermoschockspannungen ausbilden. Mit einem raschen Ermüden ist dadurch zu rechnen. Und Risse und Kerntechnik sind zwei Worte die bei Laien ganz ungute Gefühle und Kommentare abgeben.
“Was ist bei Argon auf (Gas)Turbinen das Problem, außer die schlechtere Wärmeleitung im Vergleich zu Helium?“
Soweit ich informiert bin, wurde bei der Erforschung des THTR auch die Möglichkeit in Betracht gezogen mit dem Helium auf die Hochdruck und die Niederdruckturbine zu fahren. Damit hätte man keine Wärmetauscher gebraucht. Es zeigt sich jedoch, dass dabei so viel Helium durch Spalten, die man nicht mehr verringern konnte verloren ging, dass die entsprechenden Kosten nicht vertretbar waren. Meines Erachtens kann man das heute auch noch nicht besser. Und ob Argon so viel billiger ist als Helium weiß ich leider nicht. Und der den ich fragen könnte hat Urlaub.
Noch ganz kurz zu Vision und Wahn. Die Grenzen sind fließend. Vielleicht wollte König Lungenzug mit seinem Spruch auch ausdrücken, dass man bei Visionen leicht über die Grenze kommt. Die naturwissenschaftlich-technischen Visionen des „grünen“ Milieus halte ich auch für Wahnhaft. Besondere Grüße dazu auch an Dr. Ing. Popp. Vielleicht führte diese Assoziation bei mir auch zu den „Gschmäckle“ bei diesem Wort.
Ich halte ihr Projekt in mehrfacher Hinsicht für sehr sportlich.
Mit den Werkstoffen hat man kaum Erfahrung. Man benötigt schein auch eine Beschichtung um der Korrosion vorzubeugen. Damit bekommt man hohe Thermospannungen bei Temperaturänderungen. Und ob man quasistatische Temperaturtransienten bei einer Endtemperatur von 1100 °C hinbekommt kann angezweifelt werden. Vergleichen Sie einfach mal was bei ihnen zu erwarten ist mit dem was in den Regeln KTA 3201,1 bis 4 niedergeschrieben ist /http://www.kta-gs.de/). Und wenn Sie meinen, dass dies überzogene deutsche Regulierungen sind, dann wissen Sie nicht wie viel davon aus dem amerikanischen Regelwerk abgeschrieben wurde.
Viele technische Abläufe sind noch nicht geklärt.
Und wenn man mehrfach Neuland betritt kommt es leicht zu Verzögerungen und Verteuerungen weil man auf unerwartete Schwierigkeiten stößt. Das habe ich selbst schon erlebt.
Grüße
Sehr geehrter Herr Ruprecht,
nur noch eine kurze Anmerkung, die beim Schreiben meines Kommentars verloren gegangen ist: Sowohl bei Herr Glatting als auch bei mir (wenn auch hier nur als Möglichkeit) verweisen Sie auf das „böse“ Militär. Ich möchte Sie nur darauf hinweisen, daß Ihr Reaktor auch das Militär zum Paten hat. Die US-Luftwaffe wollte in den 50-ziger Jahren des vorigen Jahrhunderts für ihre Nuklearwaffen einen atomgetriebenen Bomber mit unbegrenzter Reichweite. Wir sollten doch das Militär bei der Diskussion um Reaktorkonzepte Außen vorlassen und nicht versuchen, andere Auffassungen zu nuklearen Konzepten mit dem Hinweis auf das Militär „madig“ zu machen.
MfG
H. Urbahn
#38 H. Urbahn:
Nirgendwo ist zu lesen, dass die Endlagerung hier problematisch angesehen wird.
Der Transurananteil beträgt in einem abgebranntem Brennelement etwa 1%, vor allem Plutonium, ein Drittel der Menge, die noch zusätzlich an Spaltprodukten enthalten ist. Plutonium macht nach einigen 1000 Jahren den Hauptteil der Radiotoxizität aus. Zunächst ist nach der Spaltung der Transurane die Aktivität der entstehenden Reste höher (wie bei jeder Transmutation), diese klingen aber deutlich (hundert Mal) schneller ab.
Pyrochemische Verfahren (Elektroraffination) erzielen eine Abtrenngenauigkeit bis zu 1 zu 1000, sodass in den Spaltproduktresten hier hundert Mal weniger Transurane enthalten sind. Distillationsverfahren, wie beim DFR vorgesehen, sind nochmal deutlich leistungsfähiger.
Durch das schnelle Neutronenspektrum werden halt alle Transurane genutzt und kann damit eben die Toxizität auf völlig unbedenkliche Mengen reduzieren. Der Reaktor soll im Übrigen vorrangig nicht Radiotoxizität abbauen, sondern als Serienreaktor eine sehr preiswerte Stromquelle darstellen. Dass er, effizienter als jedes andere System, Radiotoxizität abbauen kann, ist hier ein positiver Nebeneffekt.
Die Wirtschaftlichkeit des DFR ist vorgerechnet, s. http://tinyurl.com/c2rkm66. Sollten Sie Entsprechendes für das PACER-Programm parat haben, so lassen Sie es mich wissen.
Herr Ruprecht,
Wie kommen Sie darauf, daß die Transurane für die Endlagerung ein Problem darstellen? Wenn sie über die Endlagerung in Deutschland Bescheid wüßten, dann wäre Ihnen auch bekannt, daß
1. in den endzulagernden radioaktiven Abfällen der Anteil der Transurane nur im ppm Bereich liegen darf, um diese unberücksichtigt zu lassen. Können sie dies mit dem von Ihnen genannten Wiederaufarbeitungsverfahren garantieren?
2. Mit der Spaltung der Transurane handeln man sich eine Aktivität langlebiger Spaltprodukte ein, die in der gleichen Größenordnung liegt, wie die der Transurane. Endlager-technisch gesehen gewinnt man praktisch nichts.
Warum soll man die Bevölkerung nicht von den unterirdischen Zündungen überzeugen können. Sie hoffen ja auch, diese von Ihrem Konzept zu überzeugen. PACER ist auf jeden Fall technisch einfacher zu realisieren als Ihr Reaktorkonzept.
MfG
H. Urbahn
Hallo Herr Glatting,
ausführlichere Beschreibungen zum MSR finden Sie unter ORNL/TM-7207.
MfG
H. Urbahn
@#35: D. Weißbach,
hallo Herr Weißbach,
die Antwort braucht noch etwas. (Habe gerade keine Zeit)
Grüße
#32 D. Glatting:
Sie scheinen die Kosten für einen Versuchsreaktor mit einem Serienreaktor zu verwechseln. Uns ist klar, dass ersterer bis zu zehn Mal mehr kosten kann, als letzterer. Was Ihre Rechnungen zu den Refraktärmetallen angeht: Im Kern reden wir wohl eher über etwas mehr als 1000 Euro je kg, sonst aber deutlich weniger. Die Materialmenge ist etwa mit 500 Tonnen anzusetzen, Stützstrukturen können aus anderen Materialien bestehen. Ausdehnung bei Erwärmung: Beachten Sie, dass ein dreimal höherer Temperaturunterschied einem 2,5-mal niedrigerem Ausdehnungskoeffizienten (Molybdän-Hafnium-Carbon (MHC), kleiner 6*10^-6 1/K bei 1100 C) gegenübersteht. Für MHC entnehmen Sie bitte die Kriechbruchfestigkeit (wichtiges Maß für die Zeitstandsfestigkeit) und die Zugfestigkeit aus diesem Paper auf S. 289 für T=1589K (rund 1300 Grad C):
http://tinyurl.com/ctpoxu7
Das Material wird für dauerbeanspruchte Werkzeuge unter hoher Belastung bis zu Einsatztemperaturen von 1300 C (Rekristallisationstemperatur über 1500 C) verwendet, aber auch z.B. Strangpressen und Metallformgebung. Die Zeitstandsfestigkeit wird mit über 200 MPa bei 1300 C in 3000 h angegeben, bei 100000 h wird es noch über 100 MPa sein. Die Zugfestigkeit von MHC kann, je nach Legierung, bis 900 MPa (1300 C) betragen, WHC (Basis Wolfram) mit wenig Rhenium sogar über 1 GPa, das Doppelte von einfach legiertem Stahl. Die Bearbeitbarkeit von MHC ist etwa jene von TZM, MHC ist aber von der Widerstandsfähigkeit, insbesondere Warmfestigkeit, überlegen. Weitere Daten zu TZM finden Sie hier:
Unter http://tinyurl.com/bpgq2zt
Ich habe auch Fragen an Sie: Wieso erhöht ein besserer Wärmeleitwert einer Beschichtung die Verspannungen zwischen dieser und dem Trägermaterial? Eine gute Wärmeleitung hält die Temperaturdifferenzen gerade gering. Was ist bei Argon auf (Gas)Turbinen das Problem, außer die schlechtere Wärmeleitung im Vergleich zu Helium?
Darüberhinaus ist es schon bezeichnend, in welchem Zusammenhang Sie das Wort Vision (Zitat von Helmut Schmidt?) gebrauchen, ich würde das eher Wahn bezeichnen, was Sie meinen. Uns das zu unterstellen, erst recht vergleichend mit Greentec, ist doppelt falsch. Zum einen wollen wir über heute übliche Reaktortechnik hinausdenken, ohne die, z.T. auch von Ihnen beschriebenen Hindernisse zu ignorieren. Zum anderen würde ich die naturwissenschaftlich-technischen „Ausblicke“ der „grünen“ Milieus nicht für visionär halten. Vision ist für mich ein positiv besetztes Wort.
@#33: Götz Ruprecht,
hallo Herr Ruprecht,
die Kritik einer besseren Strukturierung kann ich durchaus nachvollziehen. Ich werde mich daher bemühen. Daher gehe ich hier nur auf ihre Beispiele ein.
„1) Auf unsere Webseite ist die Verwendung von Refraktärmetallen erklärt
http://tinyurl.com/cjt26n4“
Mit konkreten Zahlen hinsichtlich von Werkstoffkennwerten steht da nichts. Jedoch aber der Satz:
„Ihre Festigkeit beträgt bei 1100°C ein Mehrfaches der von Stahl bei Zimmertemperatur.“
In #25 habe ich exemplarisch http://tinyurl.com/cpkvzh4 dazu ausgewählt und gezeigt, dass diese Aussage schon bei Zimmertemperatur Makulatur ist.
„2) Sie reden von „Brennelementewechsel”, der beim LWR viel leichter sei. Offensichtlich hatten Sie zu dem Zeitpunkt das grundlegende Konzept des DFR noch nicht verstanden.“
Das stimmt. Aber wie über 800 °C heißes Salz aufbereiten wollen erschließt sich aus dem Artikel selbst auch noch nicht.
“3) Sie stellen die absurde Frage, ob hier Turbinen mit Blei angetrieben werden sollen. Nirgendwo ist davon aber die Rede. Später „entdecken” Sie in der Patentschrift, dass sich dazwischen evtl. noch ein Wärmetauscher befindet. Im übrigen ist dies nur ein Ausführungsbeispiel, die Patentschrift ist 2 Jahre alt. Im Moment favorisieren wir den Übergang zu superkritischem Wasser. So steht es auch in dem IAEA-Paper.“
Dann hätten Sie das mal explizit in den Artikel rein schreiben sollen. Wie so ein Übergang zu superkritischem Wasser vor sich geht, halte ich auch nicht für Standartwissen. Vielleicht bin auch nur ich unterbelichtet.
„4) Sie werfen Nickellegierungen in den Raum als das „non plus ultra“. Nun haben Sie lernen müssen, dass diese inkompatibel mit Blei sind.“
Seit das erklärt wurde habe ich es auch nicht mehr angesprochen.
“5) Nun behaupten Sie (#32), die reinen Materialkosten würden sich auf 1000 €/kg belaufen, und wir würden 1000 t davon benötigen. Wie kommen Sie dazu? Wir benötigen 400 t, und die 1000 €/kg (Obergrenze! Eher 500 €/kg) beziehen sich auf fertig bearbeitete Komponenten. Die reinen Materialkosten sind lediglich 80 €/kg.“
Das war wohl eine etwas weit reichende Interpretation meinerseits zu
„Die schwere Bearbeitbarkeit bedingt höhere Kosten, bis über 1000 € je kg,“ aus http://tinyurl.com/cjt26n4“
Vielleicht sehen Sie nun auch Möglichkeiten zur Optimierungen in ihrer Darstellung.
Herr Ruprecht, ich brauche keinen Grundkurs in Materialforschung und Reaktortechnik. Aber wenn Sie hier abgefahrene Dinge vorstellen, die noch weit von den Realisierungsmöglichkeiten entfernt sind, dann müssen Sie sich unangenehme Rückfragen gefallen lassen. Und wenn einem jemand polemisch kommt kann man dies auch als Vorteil nutzen und denjenigen voll auflaufen lassen, wenn seine polemisch vorgetragene Kritik der Grundlage entbehrt.
Und wenn Sie um kurze Fragen bitten, dann noch mal diese:
Wie wollen Sie extrem hohe Temperaturen und Belastungen durch hohe Drücke, die für einen einigermaßen sinnvollen Wirkungsgrad notwendig sind, unter einen Hut bringen?
Die Aussage
„Ihre Festigkeit beträgt bei 1100°C ein Mehrfaches der von Stahl bei Zimmertemperatur.“
ist nämlich durch nichts gestützt. Meines Erachten kommen selbst diese Werkstoffe bei 100 °C nicht über einige, vielleicht einige 10 MPa Zeitstandfestikeit hinaus. Und das ist zum Konstruieren zu wenig.
Grüße
D. Glatting
Sehr geehrter Herr Glatting,
im Sinne einer gepflegten Gesprächsführung würde ich Sie bitten, Ihre Antworten bzw. Einwände besser zu strukturieren, und nicht einfach alles zu posten, was Ihnen gerade in den Sinn kommt. Dazu gehört insbesondere auch, dass Sie sich mit dem Konzept des DFR auseinandersetzen, *bevor* Sie Kritik äußern.
Einige Beispiele:
1)
Auf unsere Webseite ist die Verwendung von Refraktärmetallen erklärt
http://tinyurl.com/cjt26n4
Sie ignorieren dies, und lernen hier öffentlich vor, was Refraktärmetalle sind.
2) Sie reden von „Brennelementewechsel”, der beim LWR viel leichter sei. Offensichtlich hatten Sie zu dem Zeitpunkt das grundlegende Konzept des DFR noch nicht verstanden. Der DFR hat keine Brennelemente.
3) Sie stellen die absurde Frage, ob hier Turbinen mit Blei angetrieben werden sollen. Nirgendwo ist davon aber die Rede. Später „entdecken” Sie in der Patentschrift, dass sich dazwischen evtl. noch ein Wärmetauscher befindet. Im übrigen ist dies nur ein Ausführungsbeispiel, die Patentschrift ist 2 Jahre alt. Im Moment favorisieren wir den Übergang zu superkritischem Wasser. So steht es auch in dem IAEA-Paper.
4) Sie werfen Nickellegierungen in den Raum als das „non plus ultra“. Nun haben Sie lernen müssen, dass diese inkompatibel mit Blei sind.
5) Nun behaupten Sie (#32), die reinen Materialkosten würden sich auf 1000 €/kg belaufen, und wir würden 1000 t davon benötigen. Wie kommen Sie dazu? Wir benötigen 400 t, und die 1000 €/kg (Obergrenze! Eher 500 €/kg) beziehen sich auf fertig bearbeitete Komponenten. Die reinen Materialkosten sind lediglich 80 €/kg.
Dies waren nur die schlimmsten Beispiele in diesem „Diskurs”.
Herr Glatting, wir können hier keinen Grundkurs in Materialforschung und Reaktortechnik anbieten. Gerade deshalb sollten Sie von Unterstellungen absehen, wir wären all diesen „Problemen” nicht schon begegnet. Ich möchte das nicht als Kritik an einer gepflegten Diskussion verstanden wissen, aber es ist nicht besonders hilfreich, sich in endlosen Fließtexten zu ergießen, so wie Ihr Post #25.
Und schließlich werden Sie auch noch polemisch, wie im 2. Teil von #32. Hier erübrigt sich jede weitere Diskussion.
Sollten Sie weiterhin an einer Diskussion interessiert sein, formulieren Sie bitte präzise kurze Fragen, keine endlosen Abschweifungen, und BITTE erkundigen Sie sich vorher, ob diese nicht bereits auf unserer Webseite, in dem IAEA-Proceeding
http://tinyurl.com/bwcekx6
oder in dem „All-in-One“-Text
http://tinyurl.com/cyzv74m
beschrieben sind.
Mit freundlichen Grüßen
Götz Ruprecht
@#27: D. Weißbach,
hallo Herr Weißbach,
danke für ihre Antwort, auch wenn sie mehr Fragen aufwirft als beantwortet. Im Einzelnen.
Zu den Refraktärmetallen. Hinsichtlich der Duktilität und der Zähigkeit von Metallen gibt man üblicherweise die Bruchdehnung und Kerbschlagzähigkeit an. Interessant wären dazu Werte bei den von Ihnen angegeben Betriebstemperaturen.
Des Weiteren wären natürlich Streckgrenzen, Zugfestigkeiten und Zeitstandfestigkeiten bei den höchsten Betriebstemperaturen interessant. Wie Sie schreiben soll das ja bis 1100 °C hoch gehen.
Dies insbesondere bei der Pumpe die bei 1100 °C das Blei in den 90 bar Argon WT einpusten soll. Das Argon soll doch dann auch bis zur HD-Turbine mit dieser Temperatur betrieben werden. Da kommt ihre Materialschätzung aber etwas durcheinander.
Die Längenausdehnungen der Refraktärlegierungen werden wohl in der Größenordnung der Legierungsbestandteile also bei ca. 5*10-6 K-1 liegen. Und das ist noch bei RT. Bis 1000 °C wird das noch zunehmen.
„hier gibt es keine Verspannungen.“
Ich lach mich schlapp. Das geht dann weiter wenn Sie Pumpenstöße mit Erdbebenbelastungen vergleichen.
Ich habe die Schwierigkeiten von Schraubenverbindungen bei diesen Temperaturen ausgiebig geschildert. Aber Sie wollen davon nicht lassen. Das ist ein Holzweg ohne Ende. a sollten Sie lieber mechanisierte Schweißverfahren mit endoskopischer Wurzelbehandlung und endoskopischer Beschichtung ins Auge fassen.
Apropos Beschichtung: Die Beschichtung hat eine dem Nickel ähnliche Wärmeleitfähigkeit. Super! Da werden ihre Temperaturschockspannungen ja noch viel größer. Das kommt zusammen mit der geringen Duktilität und Zähigkeit aber supergut.
Hohe Temperaturen, dadurch hohe Temperaturunterschiede, dazu diese Materialeigenschaften und man schneller einen Wanddurchdringenden Riss als man schauen kann.
Stillstand mindestens ei Jahr.
„Da im gesamten Reaktor nur wenige 100 Tonnen refraktäre Materialien“
Lassen wir es mal 1000 t zu 1000 €/kg werden und wir sind bei 1 Milliarde reine Materialkosten. Damit sind die Kalkulationen ad absurdum geführt.
“Nochmal: Die Materialien und deren Verarbeitung sind bekannt.“
Dann geben Sie mal konkrete Werkstoffkennwerte an.
Zugfestigkeit, Streckgrenze, Zeitstandfestigkeit, E-Modul und Längenausdehnung bei 1100 °C.
„Nickellegierungen sind inkompatibel mit flüssigem Blei.“
Dann hätten wir das auch geklärt.
„Parallel sollen neben superkritischem Wasser auch andere Wandlungstechniken (MHD mit dem Blei des DFR, superkritische Gasturbinen) endlich großtechnisch angewendet werden“
Und ich mach mich solange an die Entwicklung des WARP-Antriebes
„Der Direktwärmetauscher ist nur eine Anregung, die Problematiken hierzu sind uns bekannt.“
Das erinnert mich an den Sozi, den ich auf die Umverteilung von unten nach oben durch das EEG angesprochen habe. Der meinte auch, dass man da eine Lösung finden müsste.
Das Blei kann man nicht vollständig aus dem Argonstrom entfernen. Daraufhin ist die gesamte Turbine mit Blei benetzt. Da eine Turbine Wartungsarbeiten benötigt, können diese dann aufgrund des Arbeitsschutzes nur in Vollkondomen durchgeführt werden. Ach, kleinstes Problem.
Also:
Blei auf Turbine geht nicht.
Direktwärmetauscher geht eigentlich auch nicht. Auch weil zuviel Edelgas entweicht. Wie will man eigentlich nach der Hochdruckturbine weiter machen?
Wärmetauscher Blei auf Wasser geht nicht, weil eine Leckage fatale Folgen hätte.
Blei auf Argon geht, aber Argon auf Turbine kann man knicken.
Also bräuchte einen WT von Blei auf Argon und dann noch einen von Argon auf Wasser und von da an soll es mit 1000 °C auf die Turbine gehen?
Wenn man jetzt so wie die Konvoi-Anlagen etwa 1300 bis 1400 MW leisten will bräuchte man zumindest je zwei große WT von Blei auf Argon und dann noch mal zwei von Argon auf Wasser. Alles bei 1000 °C und Materialkosten von 1000 €/kg. Wahrscheinlich braucht man noch eine dritte Strecke als Redundanz. Die Konvoianlagen arbeiten mit vier Loops.
Der Konvoi DE wiegt ohne Wasser 440 t. Für die relativ drucklosen WT von Blei nach Argon kann man vielleicht von 100 t ausgehen. Die Argon-WasserWärmetauscher dürften in der Größenordnung der der Konvoi-WT liegen. Für drei Loops kommt man so auf ca. 1620 t. Und da ist noch kein Reaktor, Leitungen und Hochdruckturbine bei. Die Kosten für diese Aggregate liegen dann schon bei ca. 1,6 Milliarden reine Materialkosten.
Das ist ein bisschen mehr als die angesetzten 70 Milliönschen für den Sekundärkreis. .
Damit sind alle oben genanten Kostenrechnungen beim Teufel.
Dass man dadurch Verfahrenstechnisch eine Menge Vorteile hätte, leuchtet mir schon ein. Und wenn es einfach wäre, würde es ja jeder machen.
„Um hohe Leistungsdichte mit passiver Sicherheit zu kombinieren,“
Das schlägt in die gleiche Kerbe wie:
“Die eigentliche Ursache dieses extremen Missverhältnisses liegt jedoch im militärischen Ursprung der Kerntechnik, der zu mehreren Fehlentwicklungen geführt hat, allem voran die Verwendung fester Brennelemente. Für das Militär steht eben die Wirtschaftlichkeit nicht im Vordergrund, sondern die Effektivität im Kriegseinsatz.“
Wenn man der technischen Machbarkeit so wenig Achtung schenkt und gleichzeitig mit solchen Sprüchen daherkommt schwillt mir der Kamm. Ob die Militärs irgendwo rein geredet haben, kann ich nicht sagen. Aber wer solche Milchmädchenrechnungen vorlegt, sollte sich zuerst mal überlegen ob die Technik der LWR nicht dem technisch machbaren und der Wirtschaftlichkeit geschuldet war. Dann sollte er sich mal überlegen, welche Probleme bei hohen Temperaturen gelöst werden wollen und nicht nur einfach die technische Realisierung für wenig Geld voraussetzen. Da das Salz erst bei 460 °C schmilzt ist dies wohl die unterste Arbeitstemperatur für den Reaktor. Bis vor wenigen Jahren war man aus technisch wirtschaftlichen Erwägungen auf Frischdampftemperaturen von 530 °C beschränkt. Damit war man bei einem MSR auf ein recht schmales Temperaturband beschränkt. Des Weiteren ist man hier schon in einen Temperaturbereich wo alle gängigen Werkstoffe in den Zeitstandsbereich kommen. Nach 200.000 Betriebsstunden ist man dann am Ende. Einen LWR RDB kann man mittlerweile auf 1000 Jahre betreiben. Und alle anderen Teile drum herum sind austauschbar.
In den 50er und 60ern des letzen Jahrhunderts war man noch nicht wirklich gut auf die Herausforderungen bei diesen Temperaturen eingestellt. Und selbst heute muss man sich am Beispiel der Probleme beim T24 (bis 650 °C) fragen ob man solche Temperaturen im Griff hat.
Der DFR soll ja inhärent sicher sein. Wenn das Kühlsystem ausfällt, schmilzt sich das Salz durch und wird aufgefangen. Die Spaltprodukte Jod und Cäsium werden dann innerhalb des Containments genauso frei wie bei der Kernschmelze eines LWR auch. Damit braucht man doch auch die Filter in den Abluftanlagen wie in einem LWR auch. Also unterscheidet doch einen MSR oder einen DFR sicherheitstechnisch fast nichts von einem LWR mit Core-Catcher.
Damit bleiben doch nur noch die Brütereigenschaften, die Vorteile verschaffen. Dahingehend bleibt das Projekt auch weiterhin interessant. Nur sollte man sich dabei so wenig wie möglich andere Probleme aufhalsen. Und wenn man die technischen Probleme gelöst hat, kann man eine realistische Rentabilitätsrechnung machen. Und da wird man womöglich sehen, dass sich das Brüten noch gar nicht rechnet.
„Wenn man nur das baut, was man heute kennt, wird der technische Fortschritt abgewürgt. In der Kerntechnik wird diese Herangehensweise nur deshalb nicht beachtet (irrationaler Sicherheitswahn), weil in diesem Gebiet politisch nur verklärt und Panik gemacht wird.“
In der Kerntechnik hat man immer versucht so zu bauen, dass man von bekannter sicherer Technik ausging um die möglichen Gefahren zu minimieren. Das die Sowjets das nicht so gesehen haben und die Japaner zu blöd waren ist das eine. Dass Deutschland von grünsozialistischen Medien beherrscht wird das andere.
Und das Sie versuchen großtechnische Anlagen mit Experimentalwerkstoffen zu entwerfen, wobei maßgebliche Technische ´Fragen noch zu klären sind und damit eine total sinnfreie Kostenabschätzung machen ist vielleicht technisch interessant aber aktuell ziemlich utopisch.
Wie gesagt:
Wer Visionen hat sollte zum Arzt gehen.
Damit passt das Projekt eigentlich prima zu Green Tech Awards.
Gerade sehe ich, daß der von mir vermißte Kommentar des IKF zu den Einwänden bereits vorliegt. Hatte Herrn Weißbach nicht sofort dem IKF zugeordnet.
„Der Direktwärmetauscher ist nur eine Anregung, die Problematiken hierzu sind uns bekannt.“
Wäre sehr zu wünschen, daß der DFR eine Chance bekommt und die Wärmeabfuhr und andere Probleme technisch und ökonomisch gelöst werden können.
Die Nutzung der Kernenergie ist alternativlos (um ein in letzter Zeit regelrecht geschändetes Adjektiv seiner wahren Bedeutung gemäß zu benutzen), aber von den herkömmlichen, ineffizienten Reaktoren müssen wir definitiv weg.
Eine interessante Frage ist die der kontinuierlichen Aufarbeitung der Salzschmelze. Wie ist in diesem Zusammenhang der von Herrn Narrog in seiner Kritik des DFR aufgeworfene Einwand zu bewerten, die hohe Nachzerfallswärmeleistung der Spaltprodukte verhindere deren kontinuierliche Abtrennung per PPU? Ist das bereits diskutiert/beantwortet worden, hier bei EIKE oder in einem anderen Forum? Kann mir dazu jemand einen Tipp geben?
@#25 D. Glatting:
„Sie wollen also druckloses Blei (weil ihr Reaktor soll ja drucklos laufen) in Argon einsprühen, dass dann soviel Druck hat, dass es eine Hochdruckturbine (also > 90 bar) antreiben kann. Wie soll das gehen?
Und kommen Sie mir nicht mit Niederuck Argongas. Niederdruckturbinen sind diesen Riesenapparate im Maschinenhaus eine jeden Kraftwerks. Dann werden die Materialkosten unüberschaubar.“
Nicht ich will das; Ich beschreibe nur den Vorschlag der Patentanmelder.
Wobei ich es selbstverständlich wollen würde, wenn es technisch und ökonomisch funktionieren würde, was ich – wie erwähnt – nicht hinreichend sicher beurteilen kann.
Ihre Einwände leuchten mir ein.
Ich lese nicht zuletzt deshalb hier mit, um mir eine fundierte Meinung bilden zu können,
und deshalb ist es sehr hilfreich, die Meinung von Technikern/Ingenieuren/Materialwissenschaftlern zu erfahren.
Daß der von den Ökospinnern zwangsweise installierte Mist nichts taugt, ist mir klar.
Mir ist daran gelegen, die Alternativen bewerten zu können, auch um diese in meinem Umfeld unters Volk zu bringen (mühselig genug und leider nahezu aussichtslos; Jedes Plädoyer für die Kerntechnik, und sei es nur für deren weitere Erforschung,
läßt einen als Spinner erscheinen, und das selbst (oder eher: vor allem!) bei Naturwissenschaftlern. Viele glauben tatsächlich
an Windmühlen und Güllevergärer als Energiequellen für eine Industrienation. Deprimierend.)
Inhaltlich zu Ihrem Einwand:
Die Anmelder wollen tatsächlich bei weitgehend drucklosem Bleikühlkreislauf das Blei in den Wärmetauscher einspritzen und schlagen dazu zwei Pufferbehälter vor, einen vor den Einspritzpumpen und einen weiteren hinter der Turbine (s. S. 11 der Anmeldung).
„Bereits beim THTR hat man untersucht ob man eine Turbine mit Helium antreiben kann. Es hat sich gezeigt, dass Turbinen einfach nicht so dicht zu bekommen sind, dass die Verluste vernachlässigbar bleiben. Wer schon einmal gesehen hat, wie die Dichtheit bewerkstellig wird, dem leuchtet dies auch ein. Und dass man dies mit Refraktärmetallen besser hinbekommt wage ich zu bezweifeln.“
Die Erwiderung der Anmelder hierauf würde mich nun wiederum sehr interessieren.
Auch auf Ihren Kommentar #3 hatte Dr. Ruprecht ja eine solche angekündigt, die aber leider zumindest hier bei EIKE bisher nicht erschienen ist.
@#26 Paul Gogo:
„Ist das überhaupt ein Patent?“
Sie haben recht; Es handelt sich um eine Anmeldung, die ich fälschlich als Patent bezeichnet habe. Mal sehen, was draus wird.
#25 „Wir reden hier aber von der Bleiseite des DLR.“ tschuldigung, dachte wir reden über die Salzseite. obwohl… der Bleikreislauf ist auch ein geschlossenes System, dass prinzipiell für einen beliebigen Druck ausgelegt werden kann.Da müsste mann die Jungs vom DFR um Details fragen.
Vielleicht hab Ich mir die Sache mit den Dichtungen zu einfach Vorgestellt, Ich bin davon ausgegangen dass es gerade bei Flanschen funktionieren sollte, zumindest bei den Röhren. Das mann die Dichtungen auch manchmal auswechseln muss ist für mich auch logisch. Der Reaktorkern wäre Geschweißt als ganzes Einzelstück geliefert, und die Beschichtung würde erst nach dem schweißen, in der Fabrik, (unter Vakuum?) stattfinden. Auf dem Schema ist der Kern gerade mal 3mx3m, da kann mann dass Ganze als Einzelstück abliefern. Beim Googeln habe Ich gefunden: http://tinyurl.com/784gmg9
„hervorragenden Festigkeitseigenschaften bei Temperaturen bis 1400 °C“, „bietet eine bessere Schweißbarkeit“, eine weitere Legierung bietet: „von großem Nutzen aufgrund seiner hohen Festigkeit / Hochtemperatur-Anwendungen, vor allem oberhalb von 2000 °C. TZM-Molybdän hat eine höhere Rekristallisationstemperatur, höhere Festigkeit, Härte und gute Zähigkeit bei Raumtemperatur und erhöhten Temperaturen als unlegiertes Molybdän. Darüber hinaus hat TZM eine gute Wärmeleitfähigkeit, niedrige Dampfdruck, gute Korrosionsbeständigkeit und ist gut bearbeitbar. Es verbessert auch die Schweißeigenschaften.“
Also kann mann den Kern leicht zusammenschweißen, und Korrosionschicht auftragen (Der Reaktor kann dabei bis auf 2000°C erhitzt werden).
Auch ein langsamer Druckanstieg ist ein Druckanstieg. Wasserdampf, oder optional Wasserstoff (wenns mall wieder Reagiert), führen auch bei 0,1 l/min zum messbaren Druckanstieg im Bleikreislauf, auf den mann reagieren wird mit einer Abschaltung des Reaktors. Dampf kann mann kontrolliert ablassen, dass macht mann heutzutage oft wenn mann den Generator unerwartet drosseln muss, und Dampf im Überfluss produziert wird.
Für dass Katastrophenszenario dass Dampf in Großen Mengen in den Bleikreislauf eintritt Baut mann zwischen Wärmetauscher und Reaktor eine Wand, die sogar einer Dampfeksplosion standhalten kann. Was dann im schlimmsten Fall passieren kann ist folgendes: Der Bleikreislauf Platzt an den Sollbruchstellen, Dampf und hoher Druck können also nicht mehr zum Reaktor durchdringen. Blei fließt auf den Boden, vielleicht zerstört eine Dampfeksplossion dass Dach des Wärmetauscher/Turbinegebeudes. Durch Strahlung Aktiviertes Blei Erstart zum Grössten Teil auf dem Boden. Aufwendige Aufräumarbeiten wären Nötig. Dennoch, kein Iod, Kein Cäsium, kein Plutonium gelangen in die Umwelt. Es ist kein schönes Scenario, bestimmt teuer, aber keine Katastrophe die großflächige Evakuierungen erfordern würde. Und dass sogar angenommen eine Wasserstoffeksplossion reist dass Turbinengebeude in stücke, was mit passiven Rekombinatoren die in Deutschland Standard sind eher unwahrscheinlich ist.
„In der Kerntechnik hat man kein Vielleicht.“ – Überall gibt es ein Vielleicht. Vielleicht wird es Funktionieren, Vielleicht nicht, würde mann die Antwort auf diese Frage immer Vorher wissen, müsste mann keine Forschung betreiben. Ich will ja auch nicht dass mann den Reaktor sofort aus solchen Materialien baut, ohne vorher die notwendigen Labortests durchzuführen. Die Option auszuschließen nur weil es eine Möglichkeit gibt dass Probleme aufkommen, ohne zu überprüfen, auf sichere und Verantwortliche Art und weise, ob diese Bedenken auch richtig sind, ist alles andere als wissenschaftlich.
Trotzdem glaube Ich dass Nickellegierungen fürs Erste Ausreichen, und weniger R&D Kosten bedeuten. Bei der Finanzierung von Forschungsprojekten im Bereich Kernkraft gerade in Deutschland kein vernachlässigbarer Faktor.
„Teurer, umständlicher praxisferner geht es wohl nicht mehr?“ Aber es würde Funktionieren nicht wahr? Es war auch nur eine Spontane Antwort ohne dass Thema ausgiebig zu kennen, und mich einzulesen.
K.Allmedinger hat Keramikschaum erwähnt, also war Ich wohl nicht so weit von der Wahrheit entfernt. Allmedinger wird auch besser als Ich wissen wie diese Materialien mit Schwingungen und Längenausdehnungen klar kommen. Wobei Ich mich Frage wieso Die Isolierung, vorausgesetzt sie muss nur Wärme Isolieren, Fest mit dem Metall Verbunden sein sollte, und es keine Zwischenräume geben könnte die Platz für Ausdehnung der Metalle bieten.
Thermoelektrische Materialien die keine Thermische Energie in Elektrische Energie umwandeln sind keine Thermoelektrischen Materialien. Die 1000°C sind also unerreichbar. Theermoelektrische Materialien können auch bisschen Wärme isolieren. und eine Schicht Isolator der die Temperatur erst auf sicheres Niveau bringt sollte als Sicherung vor Schmelzen Funktionieren. Dennoch hast du Recht dass es unangenehm warm werden könnte im Reaktorraum, also gebe Ich zu es war keine gute Idee. Thermoelektrische Materialien statt Kühlturm könnte mann aber machen.
„wo dann diese Hochtemperaturprozesse stattfinden können“ Aha,du meintest also die Wasserstofferzeugung usv. Mein Fehler, war mit den Gedannken voll bei der Stromproduktion…
#15 und #25 D. Glatting:
Refraktärmetalle werden schon in der chemischen Industrie, im Maschinenbau und auch in der Luftfahrt benutzt. Da der DFR ja nicht sofort gebaut wird, besteht hier die Möglichkeit, die neuen, bekannten Fertigungsprozesse zu etablieren, wie es in der Vergangenheit auch immer passierte. Mittelständische Betriebe sind in diesem Bereich ständig aktiv und würden die Nachfrage bzgl. des DFR schnell bedienen können, es ist ihr täglich Brot.
Diverse Refraktärlegierungen sind bereits zwischen 300 Grad C und 500 Grad C duktil, z.B. MHC oder TZM, ggf. mit Zugaben von Rhenium im 1%-Bereich, wir beschränken uns hier aber nicht. Die Betriebstemperatur (Eintritts- wie Austrittstemperaturen) liegt immer zwischen 850 Grad C und 1100 Grad C. Sobald das Salz (auf mindestens 900 Grad C vorgeheizt) langsam in den Kernbereich eingelassen wurde, wird es kritisch (durch den sehr stark negativen Reaktivitätskoeffizienten pendelt sich sofort eine Gleichgewichtstemperatur ein) und kann nicht mehr erstarren (Schmelztemperatur um 800 Grad C). Die Längenausdehnung von Refraktärlegierungen entspricht denen von Keramiken, hier gibt es keine Verspannungen. In Erdbebengebieten müssen sowieso andere Auslegungen betrachtet werden, eine Pufferung des Reaktorkerns ist wegen der kompakten Größe nicht so aufwendig. Die Anlage muss ohnehin die Stoßpulse der Bleipumpe verkraften können, was die Materialien im Kern problemlos abkönnen.
Der gesamte Kern (Leergewicht um 15 bis 25 Tonnen) kann in einer Fabrik gefertigt und an Ort und Stelle ausschließlich mit Schraubverbindungen verbaut werden. Die vorhin genannten Fertigungstechniken (inklusive evtl. Beschichtung) kommen nur in der Fabrik zum Einsatz. Eventuell wird der Kern geeignet segmentiert, um einzelne, defekte Rohre leichter auszutauschen. Da im gesamten Reaktor nur wenige 100 Tonnen refraktäre Materialien (davon 80 bis 90 % einfache Geometrie) zum Einsatz kommen, darf hier der Aufwand hoch sein, auf die Gesamtkosten wirkt sich das nicht nennenswert aus. Bei den Beschichtungen gibt es korrosionsfeste Materialien (SiC, Titandiborid,…), die eine dem Nickel ähnliche Wärmeleitfähigkeit haben. Als Isolierung können Fächer-, Faltbleche usw. verwendet und der Kern muss wegen des hohen Neutronenflusses sowieso zusätzlich in Beton verpackt werden.
Nochmal: Die Materialien und deren Verarbeitung sind bekannt. Nickellegierungen sind inkompatibel mit flüssigem Blei. Parallel sollen neben superkritischem Wasser auch andere Wandlungstechniken (MHD mit dem Blei des DFR, superkritische Gasturbinen) endlich großtechnisch angewendet werden, die Entwicklungszeit des DFR steht hier zur Verfügung. Der Direktwärmetauscher ist nur eine Anregung, die Problematiken hierzu sind uns bekannt.
Obwohl technisch machbar, hat eine Reduktion der Kernbetriebstemperatur von 1000 Grad C auf 700 Grad C gravierende Nachteile. Das Salz müsste, zur Reduktion der Schmelztemperatur, als Eutektikum bereitgestellt werden, was den Anteil an Aktiniden im Salz und damit im Reaktorkern mindestens halbiert. Dies führte dazu, das die anteiligen Neutronenverluste im Kern, vor allem durch die Strukturmaterialien (die wegen der Stabilität auch noch überproportional zunehmen werden), entsprechend erhöht werden. Zudem nimmt die Moderatorfähigkeit des Salzes zu. Beides reduziert die Neutronenökonomie und damit das Vermögen, während des Reaktorbetriebes Stoffe nuklear zu transmutieren (etwa die Produktion medizinischer Radioisotope), erheblich. Will man diese Einbuße nicht, vergrößert das deutlich den Reaktorkern und damit den erforderlichen, zu pumpenden Salzfluss und die PPU muüsste auf viel höheren Durchsatz und eine kompliziertere Salzchemie ausgelegt werden. Dann könnte man auch gleich einen homogenen Salzschmelzereaktor mit seinen bekannten Nachteilen bauen.
Um hohe Leistungsdichte mit passiver Sicherheit zu kombinieren, braucht man Flüssigkeiten mit sehr hohen Wärmeübertragungseigenschaften und hohe Temperaturen. Daher ist vorgesehen, den DFR irgendwann sogar mit Flüssigmetallbrennstoff zu betreiben, um die (ökonomische) Effizienz nochmals zu steigern.
Noch kurz zu Blei und Wasser: Die Reaktion von Blei mit Wasser verläuft selbst bei diesen Temperaturen sehr langsam, zudem ist das Blei auch nach langer Betriebszeit kaum radioaktiv (etwa wie Natururan, Halbwertszeit 3h). Wasser wird aktiviert, was bei der Detektion schnell auffällt. Die nun veränderte Bleikorrosion bekommt man mit Zusätzen (sogenannten Gettern oder Inhibitoren) in den Griff. Selbst in bleigekühlten U-Boot-Reaktoren, obgleich mit anderen Betriebsparametern, gab es solche Probleme aber nicht.
Wenn man nur das baut, was man heute kennt, wird der technische Fortschritt abgewürgt. In der Kerntechnik wird diese Herangehensweise nur deshalb nicht beachtet (irrationaler Sicherheitswahn), weil in diesem Gebiet politisch nur verklärt und Panik gemacht wird.
#23: L. Kroll sagt:
„Prinzipiell kann mann den Zyklus auch mit Blei statt einem Gas (in diesem Fall soll es Argon sein) durchführen, da mann Flüssigkeiten als dichte Gase betrachten kann. Mann hatte aber schon mit Gasen gemischten Erfolg, und mit Flüssigkeiten hats keiner wirklich probiert (außer vielleicht mal im Labormaßstab).“
Und Tatsächlich würde es zur Komplikationen kommen wenn Blei in der Turbine erstart. Mann würde dass Blei jedes mal aus der Turbine entfernen müssen wenn mann den Reaktor abschaltet. Noch ein guter Grund für die Blei/Argon Kombination, in dieser kombination würden beim erstarren von Blei keine Schäden aufkommen
Strömungsmechanisch verhalten sich in gewissen Bereichen Gase und Flüssigkeiten ähnlich.
Da hat aber die Wandlung von thermischer Energie in mechanische Energie bereits stattgefunden.
Viele Unterschiede sehen Sie beim Vergleich von Hydraulik- mit Pneumatiksystemen).
Wo findet die Wandlung bei Ihrem Bleimotor statt?
Wenn die Gasturbine zu undurchsichtig ist, dann stellen Sie sich doch einen Ottomotor und einen Stirlingmotor vor. Und in den Brennraum des Ottomotors füllen sie heisses Blei ein…………..
„Ich hab mich nicht in dass Patent eingelesen“
Ist das überhaupt ein Patent?
Paul Gogo
@#18: L. Kroll
“In manchen MSR will mann mit unterdruck Arbeiten, damit bei möglichen Lecks die schmelze nicht aus dem Reaktor austretet.“
Wir reden hier aber von der Bleiseite des DLR.
„Idealerweise werden alle Bauteile in Massen vorgefertigt, und an der Baustelle nur zusammengeführt, oder besser zusammengeschraubt.“
Nach etlichen Tausend Flanschberechnungen habe ich ja keine Ahnung von Schraubverbindungen. Trotzdem möchte ich anmerken, dass brauchbare Dichtungsmaterialien bei 1000 °C recht rar sind. Meines Wissens nach kommt man hier an Metalschmiegedichtungen nicht vorbei. Die brauchen aber um Dichten zu können eine hohe Vorverpressung. Da man für den Dichtungswerkstoff dann auch Refraktärmetalle welche nicht gerade als sonderlich duktil bekannt sind, wird man sehr hohe Pressungen zur erforderlichen Anschmiegung brauchen. Das erfordert dann auch wiederum massive Bauteile wie man sie bei (hoher) Duckbeanspruchung benötigt. Und das bei diesen teuren Werkstoffen. Darüber hinaus ist diese Dichtungsart auch anfälliger auf Temperaturgradienten senkrecht zur Dichtungsachse. Und das dürfte sich auch kaum verhindern lassen.
„Welche Materialien mann konkret benutzen will… gute Frage die vielleicht auch Betriebsgeheimnis ist.“
Betriebsgeheimnis oder einfach mal behauptet, dass so was geht. Bisschen googeln führte mich zu http://tinyurl.com/cpkvzh4
Mit 650 MPa Streckgrenze und 890 MPa Zugfestigkeit bekommt man auch mit Eisenwerkstoffen hin. Und 10% Bruchdehnung werden von duktilem Gusseisen getoppt, Damit Druckbehälter für Kerntechnische Anlagen bauen zu wollen, dürfte auf Widerstände stoßen.
Wenn das Material bei 1250 bis 1500 °C anfängt zu schmelzen, (Das ist etwa auch die Temperatur bei der Nickel schmilzt) dürften die mechanischen Eigenschaften bei 1000 °C schon recht dürftig sein. Zeitstandeffekte sind dahingehend sicherlich noch nicht hinreichend untersucht.
„Wenn die Barriere zwischen Blei und Wasser bricht wird es zum Druckanstieg im Bleikreislauf führen.“
Übliche Leckagen bei Wärmetauscherrohren liegen im Bereich von 0,1 l/min. Des Weiteren verweise ich auf die Darstellung von #22: Werner Schmuck.
„Dann sollte die Zufuhr und Rücklauf des Wärmetauschers geschlossen werden, im schlimmsten Fall baut mann Sollbruchstellen ein, damit der Kreislauf passiv unterbrochen wird falls alle aktiven Sicherheitsmechanismen versagen.“
Die Wasserseite dieses Wärmetauschers dürfte im GW Bereich einen Druck von über 100 bar, eine Temperatur von 700 °C und ein Wasservolumen von etlichen m3 haben. Ihre Aussagen erscheinen mir daher etwas weltfremd.
„Die Reaktorchmelze würde dann automatisch in die Sicherheitsbehälter abfließen.“ Die kann abfließen wohin sie will. Das Wasser strömt nach solange man nicht den Druck von der Dampfseite genommen hat. Und das geht halt nur mit endlicher Geschwindigkeit. agiert
Des Weitern freut es mich, wenn Sie meinem Vorschlag zu Nickellegierungen zustimmen. „Mann sollte aber immer einen Weg suchen höhere Temperaturen, und die damit Verbundenen Effizienzen zu erreichen. Vielleicht wird es ja Funktionieren…“
In der Kerntechnik hat man kein Vielleicht. Selbst ein 100% wird einem da zerredet.
Zur Wärmedämmung habe ich mich bei entsprechenden Leuten schlau gemacht. Die Dämmmaterialien können die Temperaturen ab. Nur die Fixierung verwendeten metallischen Werkstoffe nicht. Aber mit entsprechenden Fasermaterial sollte das funktionieren.
„mir würde spontan Keramik einfallen,“
Teurer, umständlicher praxisferner geht es wohl nicht mehr?
„Aber wozu isolieren wenn man auch mit Thermoelektrischen Materialien Strom produzieren kann :D…“
Haben Sie keine Angst, dass Ihnen die Dinger bei 1000 °C weg schmelzen? Oder dass ihnen die ganze Hütte 1000 °C warm wird?
„Ich sehe nicht wirklich einen Grund dass Blei elektrisch zu erhitzen“
Dann erkläre ich es noch mal. Mit Nickelbasislegierungen kann man bis 700 bzw. 750 °C arbeiten. Wenn man den Reaktor mit diesen „“konventionellen“ Materialien bauen würde, was das Design und die Kosten sicherlich vermindern würde, dann könnte man immer noch 750 °C heißes Blei auskoppeln, elektrisch überhitzen und auf eine 1000 °C heiße Prozessstrecke aus Refraktärmetalle schicken, wo dann diese Hochtemperaturprozesse stattfinden können.
@#20: K Allmendinger,
Sie schreiben:
„Noch bessere (keramik-Schaum) Isoliermaterialien sind ebenfalls schon lange verfuegbar. Ich selber habe beruflich mit solchen Materialien zu tun.“
Kann dieses Material auch die Längenausdehnungen der 1000 °C der Metalle mitgehen? Ertragen diese Materialien Schwingungen?
“Und das bei staendigen starken Temperaturzyklen, die ein Material wesentlich staerker beanspruchen als eine stetige hohe Temperatur.“
Nur muss diese Sonde keine Umschließung von radioaktiven Stoffen gewährleisten!
„Duktilbereich unterhalb der Betriebstemperatur ist kein Problem. Das Material verhaelt sich da wie gewoehnlicher Edel-Stahl.“
Ich habe schon weiter oben die 10% Bruchdehnung erwähnt. Das liegt eher im Bereich von Lamellengraphitguss als bei Kugelgraphitguss und weit weg von geschmiedeten Edelstählen und Nickellegierungen (30 bis 40 % Minimum!).
“Dass die Materialien im Betrieb bis zum Duktilbereich erhitzt werden heisst nur dass sie nicht durch langjaehrige Neutronenstrahlung versproeden.“
Das heißt aber auch, dass sie in den Zeitstandsbereich rein kommen. Womit man sie früher (eher) oder später ersetzen muss.
“Dieser wird dann im HT-Waermetauscher weiter auf hoehere Temperatur erhitzt.“
Und was ist das heiße Medium? Wie wollen Sie mit dem heißen Blei was anderes heiß machen. Ihre Aussagen in dem Punkt sind total wirr!
@#21: Werner Schmuck
“Vielleicht habe ich ja den Faden verloren, und die Rede ist hier gar nicht mehr vom DFR.
Dieser soll jedenfalls nicht mit Dampf-, sondern mit Gasturbinen laufen, siehe Patentansprüche 10-17. Also nicht Blei/Wasser, sondern Blei/Argon (nicht Helium, wie ich irrtümlich schrieb), und nicht in getrennten Kreisläufen, sondern im Direktkontakt, zwecks effektiverer Wärmeübertragung. Das Blei wird direkt ins Helium zerstäubt und größtenteils vor der Turbine abzentrifugiert.“
Sie wollen also druckloses Blei (weil ihr Reaktor soll ja drucklos laufen) in Argon einsprühen, dass dann soviel Druck hat, dass es eine Hochdruckturbine (also > 90 bar) antreiben kann. Wie soll das gehen?
Und kommen Sie mir nicht mit Niederuck Argongas. Niederdruckturbinen sind diesen Riesenapparate im Maschinenhaus eine jeden Kraftwerks. Dann werden die Materialkosten unüberschaubar.
Bereits beim THTR hat man untersucht ob man eine Turbine mit Helium antreiben kann. Es hat sich gezeigt, dass Turbinen einfach nicht so dicht zu bekommen sind, dass die Verluste vernachlässigbar bleiben. Wer schon einmal gesehen hat, wie die Dichtheit bewerkstellig wird, dem leuchtet dies auch ein. Und dass man dies mit Refraktärmetallen besser hinbekommt wage ich zu bezweifeln.
Ich halte sowohl die Pläne mit radioaktivem Blei als auch mit Edelgasen die Turbinen zu betreiben für ausgesprochen utopische Vorhaben.
Das Prinzip des Dual Fluid Reaktor erscheint sinnvoll. Der Versuch, das bei 1000 °C zu betreiben ist aber ein undurchdachter Wahnsinn, den man überdenken sollte.
Vielleicht noch ein paar Worte zur passiven Flüssigsalzsicherung und Wartungsablass, einer der wichtigsten Vorteile eines Flüssigsalzreaktors.
Einfach erklärt ist es ein Loch am Boden des Rektors der aktiv gekühlt wird (ob mann nun ein Ventilator, oder Kühlflüssigkeit nimmt, ist optional). Dadurch wird die gekühlte Salzschmelze in diesem Loch erstarren, und einen Korken bilden.
Wenn aber der Reaktor sich überhitzt, oder die aktive Kühlung ausfällt, schmilzt dieser Korken, und die Schmelze folgt den Gesetzen der Gravitation in die sicheren Behälter unter dem Reaktor, wo sie passiv auskühlen kann.
Somit wird der Reaktor sehr sicher, jeder erdenklicher schwerer Zwischenfall würden dazu führen, dass die aktive Kühlung ausfällt, der Korken schmilzt und der Reaktor sich in die Sicherheitsbehälter entleert. Wenn man die Schäden behoben hat, wird die Schmelze wieder erhitzt und hochgepumpt. Das gilt auch für Stromausfälle, oder wenn der Kühlkreislauf total ausfällt, unterbrochen wird, was in Fukushima zur Katastrophe führte (auch wenn´s nur eine wirtschaftliche war)
#19 wie ein geschlossener Brayton Zyklus Aussieht kann mann gut auf der englischen wiki zum Brayton cycle sehen (die Deutsche versagt da kläglich…)
http://tinyurl.com/cjxpsqf
Unten sollte in der Kategorie Variants das closed Brayton cycle stehen mit einer erklärenden Grafik. Der Kompressor, wie jeder andere Kompressor saugt die Flüssigkeit, oder dass Gas, die Turbine treibt den Kompressor und einen Stromgenerator an. Die Wärmequelle kann der Reaktor selber, oder ein Wärmetauscher in dem Blei die Wärme abgibt sein. in dem Fall bewegt sich dass Blei mit Hilfe von Pumpen.
Prinzipiell kann mann den Zyklus auch mit Blei statt einem Gas (in diesem Fall soll es Argon sein) durchführen, da mann Flüssigkeiten als dichte Gase betrachten kann. Mann hatte aber schon mit Gasen gemischten Erfolg, und mit Flüssigkeiten hats keiner wirklich probiert (außer vielleicht mal im Labormaßstab). Und Tatsächlich würde es zur Komplikationen kommen wenn Blei in der Turbine erstart. Mann würde dass Blei jedes mal aus der Turbine entfernen müssen wenn mann den Reaktor abschaltet. Noch ein guter Grund für die Blei/Argon Kombination, in dieser kombination würden beim erstarren von Blei keine Schäden aufkommen
Wie Gasturbinen die mit Helium (oder Argon, CO2) aussehen kann mann prima in dem link sehen den Ich Vorher schon angegeben habe sehen,hier noch einmal: http://tinyurl.com/cp5dfcd
Ich hab mich nicht in dass Patent eingelesen, tut mir Leid, Ich bin einfach davon ausgegangen dass ein Kernkraft Forschungs Projekt gerade in Deutschland garantiert nicht genug Geld haben wird um noch Spezielle Gasturbinen zu erforschen. Gasturbinen für CO2, oder Helium, Argon, was auch immer, werden eher experimentell eingesetzt und sind teure Sonderanfertigungen. Die Option Wärmetauscher und Dampfturbine wäre deutlich billiger und weniger Riskant. Natürlich würde ein Wärmetauscher die Probleme haben die Ich schon erwähnt habe, aber er wäre Billiger, und eventuelle Probleme würden nicht wirklich zu Sicherheitsproblemen führen.
#18: L. Kroll sagt:
„Wenn die Barriere zwischen Blei und Wasser bricht wird es zum Druckanstieg im Bleikreislauf führen….Soweit Ich weiß reagiert Wasser nicht mit Blei.“
Bei einer Temperatur des Bleis von 1000 °C dürfte eine Wasserdampfexplosion die Folge sein. In gewissem Maß könnte auch Wasserzerlegung und infolgedessen Oxidation des Bleis, möglicherweise auch Knallgasreaktion eintreten (A. L. de Lavoisier hat auf diese Weise Eisen oxidiert, und Blei steht in der Spannungsreihe nicht weit oberhalb von Eisen [für Fe(0) –> Fe(II)].
Maßgeblich ist hierbei sicher das Mengenverhältnis, in dem die beiden Wärmeträgermedien in Kontakt treten.).
#15: D. Glatting sagt:
„Aber wenn wir schon mal beim Thema sind. Man hat einen WT. Die heiße drucklose Seite mit Blei und die kalte Druckseite mit Wasser. Bei einem Leck (Wasting, Fretting) würde dann Wasser ins heiße Blei gelangen. Was würde da passieren. Ist da nicht mit Reaktionen zu rechnen? Wie kann man das überwachen?“
#18: L. Kroll sagt:
„Der Wärmetauscher der mit Wasser in Berührung kommt kann aus Traditionellen Materialien hergestellt werden, dass Blei wird normalerweise nicht stark radioaktiv. Wenn die Barriere zwischen Blei und Wasser bricht wird es zum Druckanstieg im Bleikreislauf führen. Dann sollte die Zufuhr und Rücklauf des Wärmetauschers geschlossen werden, im schlimmsten Fall baut mann Sollbruchstellen ein, damit der Kreislauf passiv unterbrochen wird falls alle aktiven Sicherheitsmechanismen versagen. Die Reaktorchmelze würde dann automatisch in die Sicherheitsbehälter abfließen. Soweit Ich weiß reagiert Wasser nicht mit Blei.“
Vielleicht habe ich ja den Faden verloren, und die Rede ist hier gar nicht mehr vom DFR.
Dieser soll jedenfalls nicht mit Dampf-, sondern mit Gasturbinen laufen, siehe Patentansprüche 10-17. Also nicht Blei/Wasser, sondern Blei/Argon (nicht Helium, wie ich irrtümlich schrieb), und nicht in getrennten Kreisläufen, sondern im Direktkontakt, zwecks effektiverer Wärmeübertragung. Das Blei wird direkt ins Helium zerstäubt und größtenteils vor der Turbine abzentrifugiert.
Wie ja auch in #14: L. Kroll bereits antizipiert.
In Bezug auf die Fragen in #15. Die hohe Korrosionsfestigkeit unter Neutronenstrahlung wird nur im Reaktorkern verlangt.
Dieser kann „vorfabriziert“ werden. Allerdings sind auch mobile Elektronenstrahl-Schweissgeraete bekannt. In meiner Firma werden die zur Herstellung von Prototypen von Automobil-Abgassonden verwendet.
In Bezug auf thermisches Isoliermaterial bei 1000C:
Wird schon sehr lange in der industriellen Keramikfertigung verwendet. Industrielle Keramiken werden bei
Temperaturen bis 2000C „gebrannt“ und die Brenn-Oefen sind so isoliert dass die aeussere Ofenwand gerade mal handwarm wird.
Noch bessere (keramik-Schaum) Isoliermaterialien sind ebenfalls schon lange verfuegbar. Ich selber habe beruflich mit solchen Materialien zu tun. Bei einem Beispielmaterial (6mm dicke Platte) kann das Material auf die Hand gelegt werden waehrend die andere Seite mit einem Schweissbrenner (~2000C) erhitzt wird. Selbst ausprobiert.
Ebenfalls im Automobilbereich. Die Abgas-Sonden in einem modernen Fahrzeug muessen Temperaturunterschiede von 1000C ueber wenigen cm Laenge bewaeltigen. Die Kabel an der Sonde haben eine max. Tempertur von 200C, waehrend der Teil der Sonde im Abgas bist zu 1200C heiss wird. Und das bei staendigen starken Temperaturzyklen, die ein Material wesentlich staerker beanspruchen als eine stetige hohe Temperatur.
Duktilbereich unterhalb der Betriebstemperatur ist kein Problem. Das Material verhaelt sich da wie gewoehnlicher Edel-Stahl. Dass die Materialien im Betrieb bis zum Duktilbereich erhitzt werden heisst nur dass sie nicht durch langjaehrige Neutronenstrahlung versproeden.
Der Waermetauscher wird auch nicht auf einer Seite mit (fluessigem) Wasser und auf der anderen mit 1000C Blei betrieben. Statt dessen wird, wie bei allen Dampfkraftwerken, das Wasser erst mit Abdampf zu Niedrigtemperatur-Dampf umgewandelt. Dieser wird dann im HT-Waermetauscher weiter auf hoehere Temperatur erhitzt. Dieser Hochdruck-HT-Dampf betreibt dann eine Hochdruck-Dampfturbine, deren Abdampf dann durch eine Niedrigtemperatur Dampfturbine weiter entspant wird.
Alternativ koennten mit CO2 betriebene Gasturbinen im geschlossenen Kreislauf verwendet werden mit nachgeschalteten Dampfturbinen um den Wirkungsgrad weiter zu steigern.
Der Grund weshalb herkoemliche wasser-moderierte Kernkraftwerke einen relativ niedrigen Wirkungsgrad besitzen ist dass das Wasser unter Druck fluessig gehalten werden muss um als Moderator zu dienen. Das geht aber nur bis zu einer relativ niedrigen Temperatur von ca 350C.
Aber der Wirkungsgrad einer Waermekraftmaschine, ob Otto-, Dieselmotor, Gasturbine oder Dampfkraftwerk ist nun mal durch den Temperaturunterschied zwischen dem kaeltesten und heissestem Bereich bestimmt. Einfach ein Naturgesetz.
Bei 1000C statt 350C Betriebstemperatur ist eben ein wesentlich hoeherer Wirkungsgrad erreichbar.
#14: L. Kroll sagt:
„Die Funktionieren Pi mal Daumen so wie normale Gasturbinen, nur wird 1000° Warme Flüssigkeit direkt injiziert, statt durch Verbrennung auf die hohe Temperatur gebracht.“
„Gasturbinen sind Strahltriebwerken ähnlich, werden also ihren eigenen „Schub“ erzeugen, wodurch das Blei in Bewegung gesetzt wird.“
Die Pi x Daumen erklärung habe ich noch immer nicht verstanden. Wie erzeugt das Blei seinen eigenen Schub? Meinten Sie einen Thermosyphon.
Es geht nicht um Gasturbinen, Dampfturbinen, egal mit welchen Medium, da wäre alles so wie es jetzt auch ist. Auf dem Powerpointbild ist der grösste Teile des Turbinenkreislaufes nur angedeutet. Kühlturm und Kondensator fehlen z.B.
Oder meinten Sie Bleidampf, nur dafür gibt es noch weniger Werkstoffe. Und was geschieht bei einer Schnellabschaltung mit dem erstarrten Blei im Turbinenkreis.
Paul Gogo
#15
In manchen MSR will mann mit unterdruck Arbeiten, damit bei möglichen Lecks die schmelze nicht aus dem Reaktor austretet.
Idealerweise werden alle Bauteile in Massen vorgefertigt, und an der Baustelle nur zusammengeführt, oder besser zusammengeschraubt. Da mann mit geringen Drücken Arbeitet sind solche Methoden vom Vorteil, sie sind einfach, effektiv, und erleichtern Reparaturen (abschrauben, neue anschrauben, Dichtung überprüfen, fertig). Die Bauteile würden auch in der Fabrik beschichtet, nicht vor Ort, und erst nach dem schweißen.
Normalerweise wird Der Reaktor niemals kalt. Fällt die Temperatur, erhöht sich die Dichte, mehr Spaltmaterial befindet sich im Reaktor, die Reaktorleistung steigt. Erhöht sich die Temperatur passiert dass gegenteil. Wenn der Reaktor für eine bestimmte Temperatur ausgelegt wurde, wird er diese auch halten, egal wie viel Wärme aktiv abtransportiert wird.
Der Reaktor wird mit vorgeheizter Schmelze angefahren. Wenn der Reaktor nicht im betrieb ist, und kalt wird, befindet sich die Schmelze in sicherheitstanks, zusammen mit dem Neutronenfluss. Was übrig bleibt sind die selben Schäden die überall sonst vorkommen wo es 1000° Wärme gibt, da gibt es im bereich Chemie und Maschinenbau genug Erfahrungen. Im allgemeinen wird der Reaktor selten abkühlen, und wenn ja, dann ist er leer. Welche Materialien mann konkret benutzen will… gute Frage die vielleicht auch Betriebsgeheimnis ist.
Der Wärmetauscher der mit Wasser in Berührung kommt kann aus Traditionellen Materialien hergestellt werden, dass Blei wird normalerweise nicht stark radioaktiv. Wenn die Barriere zwischen Blei und Wasser bricht wird es zum Druckanstieg im Bleikreislauf führen. Dann sollte die Zufuhr und Rücklauf des Wärmetauschers geschlossen werden, im schlimmsten Fall baut mann Sollbruchstellen ein, damit der Kreislauf passiv unterbrochen wird falls alle aktiven Sicherheitsmechanismen versagen. Die Reaktorchmelze würde dann automatisch in die Sicherheitsbehälter abfließen. Soweit Ich weiß reagiert Wasser nicht mit Blei.
Ich halte die Nickellegierungen auch für Vorteilhafter, auch wenn der Reaktor für kleinere Temperaturen ausgelegt werden müsste. Da sind wir gleicher Meinung. Mann sollte aber immer einen Weg suchen höhere Temperaturen, und die damit Verbundenen Effizienzen zu erreichen. Vielleicht wird es ja Funktionieren…
Wärmedämmung die 1000° Erträgt… mir würde spontan Keramik einfallen, gute Wärmeisolierung, hoher Schmelzpunkt. Aber es werden bestimmt andere, bessere Materialien existieren, in Motoren kommen oft genug sehr hohe Temperaturen vor, vor denen mann einzelne Bauteile schützen muss.
Aber wozu isolieren wenn man auch mit Thermoelektrischen Materialien Strom produzieren kann :D…
Ich sehe nicht wirklich einen Grund dass Blei elektrisch zu erhitzen… Die hohe Temperatur will mann um effizienter Strom zu erzeugen. Die Pyrochemischen Verarbeitungseinheit (vielleicht meins du die) Wird natürlich elektrisch erhitzt auf bis zu 2000°. Aber da wird die Schmelze, nicht dass Blei Verarbeitet.
Ich bin auch der Meinung dass mann mit Betrieb in 700°C mehr Erfahrung hat (und die Forschungskosten geringer wären), in der Metallurgie und Chemie Arbeitet mann aber Regelmäßig mit höheren Temperaturen, also gibt es hier auch gewisse Erfahrungen.
Mein voriger Kommentar war als Antwort auf #14: L. Kroll gedacht, nicht #15. Sorry.
@#15: D. Glatting
Im Patent (WO 2013/041085 A2) werden Direktkontaktwärmetauscher mit geschlossenen Brayton-Zyklus-Turbinen und Helium als Arbeitsgas erwähnt, mit Zyklonen oder Vortexrohren zur primären Bleiabscheidung und z. B. Prallblechen zur sekundären Abscheidung im Abwärmetauscher. Keine Ahnung, ob das realistisch ist,
bin kein Maschinenbauer. Die Erfinder sind sich aber bewußt, daß regelmäßige Wartung erforderlich würde (wie in jeder industriellen Anlage). Getrennte Wärmemedienkreisläufe würden aber wohl zu große Tauscher erfordern und so die Investitionskosten in die Höhe treiben (wie auch Holger Narrog in seiner Erwiderung auf das DFR-Konzept erwähnt).
Sagt ja aber niemand, daß ein solches Projekt von jetzt auf gleich produktiv laufen soll. Forschungs- und Entwicklungsbedarf wird vorhanden sein. Nicht leicht durchzuhalten angesichts der Desinformiertheit der hiesigen Bevölkerung, selbst wenn sich Geldgeber fänden. Die Ökos haben ganze Arbeit geleistet, und die etablierte kerntechnische Industrie hat wohl ebenfalls kein Interesse, ihre Milchkühe zu verlieren. Letzlich wird hier nur blanke Not ein Umdenken erzwingen, eher lernt’s Michel nicht mehr. Dann wird’s aber zu spät sein. Wenig Hoffnung für Deutschland. Wenn der DFR je gebaut wird, dann wohl im Ausland, und wir kaufen dann teuer ein.
@#11: D. Weißbach,
damit wurde jetzt schon einiges geklärt.
Dass bei diesem Kraftwerk die Herstellungskosten eigentlich nebensächlich sind ist einzusehen.
Dass viele Probleme bei niedrigen Drücken gar nicht existieren ist auch klar. Wobei man schon für den Umlauf einen gewissen Druck brauchen wird.
„Elektronenstrahlschweißverfahren“
Kann man damit Werkstücke auf der Baustelle miteinander verbinden?
Mit Verlaub, sind mir ihre Werkstoffangaben zu wenig spezifisch. Kann man da wenigstens mal einen konkreten Werkstoff benennen aus dem die Mehrzahl der Komponenten gefertigt werden könnten? Das Verschweißen von zwei exotischen Werkstoffen stell ich mir nämlich wirklich aufregend vor. Das beist sich auch mit dem Beschichten. Beschichtete Metalle schweißen ist meistens schlecht für die Beschichtung.
„Die hohen Betriebstemperaturen liegen im Duktilbereich von Refraktärmetallen, was eine Versprödung stark hemmt.“
Dass die Werkstoffe bei Betriebstemperatur im Duktilitätsbereich liegen habe ich nie bezweifelt. Was ist aber bei anderen Betriebsbedingungen? Können Sie auch Duktilität für die niedrigste anzunehmende Betriebstemperatur nachweisen? Was ist z.B. wenn beim Anfahren ein Erdbebebelastung auftritt?
Einen Wärmetauscher und insbesondere WT-Rohre die üblicherweise ca. 20 mm Durchmesser haben zu beschichten halte ich für eine ausgesprochen blöde Idee, da man ja einen guten Wärmeübergang haben will. Da halte ich das Vorgehen mit Nickelbasislegierungen schon für vorteilhafter. Auch wenn diese sich auch nicht wirklich gut für Wärmetauscher (WT) eignen. Aber wenn wir schon mal beim Thema sind. Man hat einen WT. Die heiße drucklose Seite mit Blei und die kalte Druckseite mit Wasser. Bei einem Leck (Wasting, Fretting) würde dann Wasser ins heiße Blei gelangen. Was würde da passieren. Ist da nicht mit Reaktionen zu rechnen? Wie kann man das überwachen?
Und da fällt mir noch eine blöde Frage ein:
Hat man schon Wärmedämmungen die 1000 °C ertragen?
Noch was. Wäre es nicht sinnvoller den Reaktor bei 700 °C zu betreiben und für die 1000 °C Prozesskolonne das Blei aus zu koppeln und elektrisch zu überhitzen. Energie sollte man genug haben. Das 700 °C Material wird für die „Energiewende“ ausgiebig erforscht und steht bald einigermaßen ausgereift zur Verfügung, während Refraktärmetalle für Großtechnische Anwendungen wohl noch eher im Experimentierstadium sind.
#12
Wie erwähnt, zu erst wird mann wohl der Antwort auf diese Frage aus dem weg gehen, und keine neuen Gasturbinen entwickeln, sondern gute alte Dampfturbinen einsetzen. Später wird mann wohl modifizierte Gasturbinen aus Gas-und-Dampf Kombikraftwerken einsetzen wollen, um auf die bis zu 60% Effizienzen zu kommen. Die Funktionieren Pi mal Daumen so wie normale Gasturbinen, nur wird 1000° Warme Flüssigkeit direkt injiziert, statt durch Verbrennung auf die hohe Temperatur gebracht. Gasturbinen sind Strahltriebwerken ähnlich, werden also ihren eigenen „Schub“ erzeugen, wodurch das Blei in Bewegung gesetzt wird.
Mit Gasturbinen ohne Verbrennung hat mann mehr Erfahrung bei Heliumturbinen. ( http://tinyurl.com/cp5dfcd ) Im allgemeinen sind sie Theoretisch bei Temperaturen über 850°C effizienter als Gasturbinen. Aber dass ist wieder einmal ein teures Forschungsprojekt, ohne Garantie auf Erfolg, und mann wird es wahrscheinlich erst anfangen wenn ein geeigneter Markt für solche Turbinen entstanden ist. Dann wird mann sich mit den kleinen Details wie Drehzahl befassen. Mehr dazu gibt es auch auf Wiki bei Hohtemperaturreaktoren: „Gasturbinen als Alternative für höhere Temperaturen werden zwar seit Jahrzehnten intensiv untersucht, konnten aber im nuklearen Umfeld nicht zur Anwendungsreife geführt werden.“
Interessant als Alternative wäre auch Thermoelektrik mit einer Dampfturbine, wodurch mann auch dem Theoretischem Wirkungsgrad naher kommen würde, ohne dabei neue Turbinenarten erforschen zu müssen. http://tinyurl.com/cyyft83
http://tinyurl.com/5w5q2b
@ #8: B. Neelen
„Das Hauptproblem der Kernenergie ist die Entsorgungsproblematik…“
Es gibt KEIN Entsorgungsproblem!!! Die ganze Erde ist voller Radioaktivität, in einem Kubikkilometer der Erdkruste sind 4E+15 Bq enthalten, und das sind Nuklide mit einer HWZ von 1,3 Mrd. Jahre und mehr. Die Spaltprodukte haben zumeist kurze HWZ. Prof. Jaworowski hat vorgerechnet: Die Spaltprodukte aller KKW’s weltweit kumuliert haben nach einer Abklingzeit von 500 Jahren die Aktivität von ca. 300 Kubikkilometer der Erdkruste, man kann diese Zahl so in etwa an Hand gängiger Quellen nachvollziehen. Wo bleibt da das Endlagerproblem???
Die Deutschen wollen den LAW-Abfall aus der ASSE wieder heraus holen — da kann ich nur sagen: „Die Deutschen spinnen!“
#10: L. Kroll sagt:
„Langfristig wird mann wohl die 1000° Warme Schmelze (kein Gas) direkt im Gasturbinen (die mit Flüssigen Blei Arbeiten würden, also Flüssigkeitsturbinen?…) zur Stromerzeugung Nutzen wollen.“
Und wie zirkuliert das Blei? Und die Turbine, Mini-Kaplan? Drehzahl?
Paul Gogo
@#3 D. Glatting:
Zunächst zu den Herstellungskosten: Hochleistungslegierungen, auch refraktäre, können durch neue Elektronenstrahlschweißverfahren, Hochdichtsinter- und Lasertechniken hergestellt werden. Die immer noch hohen Kosten spielen beim DFR eine untergeordnete Rolle, da der Materialbedarf deutlich geringer als beiLeichtwasserreaktoren ist. Zu den Materialien kann man unter http://tinyurl.com/cg3amkc mehr erfahren. Die Kristallgitterstruktur ist, gerade für die Korrosion, tatsächlich sehr wichtig, aber gerade die Laserbehandlung („Glattschmelzen“) trägt dem genau Rechnung. Die hohen Betriebstemperaturen liegen im Duktilbereich von Refraktärmetallen, was eine Versprödung stark hemmt. Zudem können im Kern auch noch hochbeständige Beschichtungen in Betracht gezogen werden. Genau dies könnte auch beim Wärmetauscher Blei zu superkritischem Wasser geschehen, da dort an der Kontaktfläche noch 1000 Grad C herrschen. Dann kann man zunächst auf die heute üblichen 600 bis 700 Grad C beim übrigen konventionellen Teil hinuntergehen, wo dann Nickelbasislegierungen genutzt werden könnten.
Für Ventile im Flüssigsalz können Kontaktflächendichtungen verwendet werden, sie werden nur etwa stündlich betätigt. Die Bleipumpe kann auch anders angeordnet werden (die Abbildung ist nur als grobe Funktionsskizze zu verstehen), sodass Labyrinthdichtungen eingesetzt werden können. In diesem Zusammenhang sei auch erwähnt, dass der Druck im Kern- und Bleibereich kaum mehr als Normaldruck beträgt und Inertgas verwendet wird.
Da beim flüssigen Brennstoffsalz eine ständige Aufbereitung möglich ist, sammeln sich wenig Spaltprodukte an, somit ist deren Aufnahme im Salz unproblematisch. Es existieren keine Brennelemente, die man tauschen müsste. Die niedrige Spaltstoffkonzentration im Kern vermindert dort die Korrosion, das flüchtige Jod und Cäsium können abgezogen und chemisch stabil gebunden werden. Das Salz muss für den Betrieb flüssig bleiben, was im Kern durch die Kritikalitätsbedingungen und in der PPU durch die Nachzerfallswärme gegeben ist. Sicherheitstechnisch ist ein Erstarren des Salzes unproblematisch, es muss dann (induktiv) vorgeheizt werden.
Insgesamt müssen bekannte, neue Fertigungsprozesse, die dann auch eine Wartung erlauben würden, etabliert werden. Heute werden sie wegen mangelnder Nachfrage selten genutzt. Ihre technische Machbarkeit wurde schon in den letzten Jahrzehnten bewiesen. Die Standfestigkeit ist hier ein zentraler Punkt, denn die nuklearen Aspekte im DFR erlauben es ja gerade, den Kern nicht tauschen zu müssen.
#3
Die Idee mit Refraktärmetallen ist mir auch neu. Vielleicht basiert dies auf der Arbeit des Institutes Raz nahe Prag, da gibt es ein Forschungsprojekt dass sich gerade mit der Korosionsbeständigkeit verschiedene Materialien gegenüber Radioaktiver Salz Beschäftigt, auch mit dem Ziel Materialien für ein Flüssigsalzreaktor zu finden. Streng genommen braucht mann auch nur eine Korosionsbeständige Schicht auf der Innenseite der Bauteile.
Ein Wärmetauscher und eine Traditionelle Dampfturbine werden wohl wegen niedriger Forschungskosten in den Ersten Anlagen vom Vorteil, oder mann wird die Wärme direkt nutzen um z.B. Amoniak, Wasserstoff, Cement usv. zu erzeugen. Langfristig wird mann wohl die 1000° Warme Schmelze (kein Gas) direkt im Gasturbinen (die mit Flüssigen Blei Arbeiten würden, also Flüssigkeitsturbinen?…) zur Stromerzeugung Nutzen wollen. Dies kann aber warten, besser mann rüstet irgendwann alte Anlagen nach, als mann baut sie nicht weil mann die Turbinen nicht rechtzeitig Erforscht hat (dass ist den HTR in RPA passiert…)
Die Salz wird prinzipiell nicht im Reaktor Erstarren, sie wird jedes mal zu erst in darunterliegende Behälter abfließen die darauf Optimiert sind passiv Wärme abzugeben. Dass wunderbare bei Flüssigen Kern ist dass mann in blitzschnell bewegen kann. Dort darf die Schmelze erstarren, später muss mann halt nur nicht Vergessen sie wieder zu Schmelzen. Spaltprodukte werden direkt von Schmelze entfernt, in der hauseigenen Pyrochemischen Verarbeitungseinheit, und nach Elementen sortiert. Gasformige Spaltprodukte blubbern sofort aus der Schmelze aus und werden abgesaugt, können sich also gar nicht anreichern. Dennoch wird die Schmelze wahrscheinlich sehr viel Spaltprodukte enthalten können, es gibt auch MSR-Projekte die mit Müll aus anderen Rektoren, und ohne Verarbeitungseinheit funktionieren sollen, z.B. die von David LeBlanc entwickelten „Burner“.
Aktivierte Bauteile können sehr einfach von Robotern gehandhabt werden. Die Reaktoren sind klein, und bestehen vor allem aus vielen Rohren. Da muss mann nur alte abschrauben, neue anschrauben, Dichtungen überprüfen, fertig. Ein Roboter in 12 Jahren (plus Planung, Genehmigung, Bauzeit des Reaktors, also eher 20…) wird wahrscheinlich mit dieser Aufgabe klar kommen. Die Bauteile können dann in der hauseigenen Pyrochemischen Verarbeitungseinheit destilliert werden, und teilweise sofort recycelt.
Die Brennelemente sind die Salzschmelze, und die ist meistens Transparent… mann kann sie problemlos und Schnell bewegen, wie jede andere Flüssigkeit auch.
Dass mann eher auf Nickel basierte Legierungen setzt habe ich auch gehört. Die geringe Wärmeleitfähigkeit muss nicht unbedingt ein Problem sein, es wird mit Atmosphärendruck gearbeitet, die Wände können dünn sein (solange sie nicht korrodieren)
MFG Kroll
Ich bin begeistert von dieser tollen Technik.
Erfahrene Leute aus dem Kraftwerksbau (Siemens, Areva etc.) ansprechen, Firma gründen, venture-capital einsammeln und irgendwo außerhalb von Deutschland bauen.
Wenn ich ein echter Grüner wäre – der ich vom Herzen auch bin – und nicht so ein Pseudo-Maoist-Dosenpfand-und-Mülltrenn-Penner wie Trittin und Konsorten, würde mir bei dieser ökologischen Technik das Herz aufgehen.
Irgendwie scheinen die Grünen ihren Nazi-Eltern Konkurrenz machen zu wollen. Die Öko- bzw. Energiewende ist in erster Linie eine völlig unsinnige Materialschlacht, die aus verschiedensten Gründen scheitern muss.
Das kommt davon, wenn man in seiner ideologischen Borniertheit den „totalen Ökosieg“ feiern will.
An den Herrn Götz Ruprecht
Sie sagen zu den Chancen der DFR:
“Insofern sind die Voraussetzungen heute sogar günstiger, da sich alle anderen Energieerzeugungstechniken wenig weiterentwickelt haben.”
Ich stimme Ihnen auch insofern zu als das bei den anderen Energieerzeugungstechniken das erreichbare Ziel schon jetzt absehbar ist. Das Hauptproblem der Kernenergie ist die Entsorgungsproblematik und wie gesagt die Ängste!
Ich hatte in dem Forum “Zukunftsdialog” vorgeschlagen den Hochradioaktiven Müll quasi Offshore innerhalb einer Subduktionszone zu verfrachten. Das Vorhaben ließe sich mit der vorhandenen Bohrtechnik
(Erdöl-Bohrschiffen) realisieren. Hier könnten man in Bohrlöchern Hochradioaktives Material in 2-6 km Tiefe verfüllen – innerhalb des Sedimentären Bereiches per Beton verschließen und würde hier ein für Mensch und Umwelt absolut unzugänglichen Ort nutzen.
Wir wissen gesichert, dass diese Erdplatten aufgrund Ihres Gewichtes in den Erdmantel hunderte Kilometer weit hinab gleiten. Ich könnte mir keinen besseren „Abwärts-Fahrstuhl“ für Plutonium vorstellen! Die Antwort der Kanzlerin zu dieser Idee; …”Wir suchen nach einem sicheren Ort in Deutschland”…( In Deutschland gibt es bekanntlich keine Subduktionszone)… Soviel zum Thema sinnvolle Gegenargumente!
Ich sehe das größte Problem heute bei der KE in der Strahlenphobie: „Jedes Bq ist ein Bq zu viel“, das ist der totale Quatsch. Mit Bq werden Atome gezählt, welch ein Unsinn!!!
In Japan sind 35 Gramm Jod-131 entwichen, das konnte man in Deutschland messen. Werden diese 35 Gramm in der Lufthülle der Nordhalbkugel gleichmäßig verteilt, dann kommen auf ein Kubikmeter Luft ca. 100 000 tödlich strahlende Jodatome. So vergiftet die Atomlobby die Menschheit!!!
Jeder Mensch kontaminiert unsere Atemluft mit dem „Klimagift“ CO2, weil er eben atmet. Die Menge des „Klimagiftes“ CO2 wird ganz automatisch in der Atmosphäre verteilt, da können wir gar nix dagegen machen (der Mensch ist also ein Klimaferkel, er verschmutzt das Nahrungsmittel Luft mit einem Gift!!!). Durch die Menge von CO2, die ein Mensch an einem Tage ausatmet, sind nach seiner welt-weiten Verteilung in der Atmosphäre in jedem Kubikmeter Luft der Lufthülle ca. 5 Millionen Moleküle des Giftes CO2 enthalten. — wau!!!
(Bitte, diese Beispiele nachzurechnen, ich habe das zwar immer mal wieder gerechnet, bisher keinen Fehler entdeckt, aber man weiß ja nie, die Fehler kommen heimlich. Nur wer gar nix tut, macht auch keine Fehler.)
Atome zählen ist Blödsinn. Anderes Beispiel dazu: Ich bin süchtig nach „Mon Chéri“, daher werden meine Vorräte im Keller aufbewahrt. Wenn ich ein einziges „Mon Chéri“ verputze, dann kommen auf jede Zelle meines Körpers eine Milliarde giftiger und kanzerogener Ethanolmoleküle und greifen meine DNA und so manches andere Protein an. —- Ein Wunder, daß ich noch lebe, aber ich bin als Kerni nach Kardinal Marx eh mit dem Teufel im Bunde.
Der EPR wird mit zwei Betonkuppeln gebaut, jede über einen Meter dick, damit auch nicht ein einziges Becquerel entweichen kann.
Es ist nützlich, gegen den Blödsinn der Strahlenphobie und gegen LNT zu argumentieren.
@#3, D. Glatting. Gute Punkte, aber nach vielen Jahren Diskussionen nicht neu für uns. Sie werden im Laufe des Tages noch eine ausführliche Antwort erhalten.
@#4, H. Urbahn. Ich sehe Ihren Kommentar mal als Ironie an, oder glauben Sie ernsthaft, dass man die Bevölkerung von der Sinnhaftigkeit serienmäßiger unterirdischer nuklearer Industriesprengungen überzeugen kann. Außerdem wurde das PACER-Programm eingestellt, weil es wirtschaftlich nicht einmal mit damaligen Leichtwasserreaktoren konkurrieren konnte. Dass man so etwas überhaupt ernsthaft erwogen hat, dürfte im Militär seine Ursache haben. Wie so oft in der Nukleargeschichte, siehe http://tinyurl.com/chfc8la .
@#5, B. Neelen. Aber vor 30 Jahren ließen sich die erforderlichen Materialien eben nicht gut bearbeiten. Außerdem gab es ja bereits den Schnellen Brüter, fertig gebaut. Und den THTR-300, auch fertig. Beide waren ihrer Zeit weit voraus und wurden aus politischen Gründen stillgelegt. Wäre der DFR damals gebaut worden, hätte ihn das gleiche Schicksal ereilt. Insofern sind die Voraussetzungen heute sogar günstiger, da sich alle anderen Energieerzeugungstechniken wenig weiterentwickelt haben. Was aber die Emotionen angeht: Grundlos heulenden Kindern tut man nichts Gutes, wenn man sie ständig tröstet oder gar mitheult. Viel mehr hilft es, ihnen etwas Neues und Interessantes zu zeigen. Schon sehen die Emotionen ganz anders aus.
Genial!
Aber wohl leider zu spät!
Wenn dieser Reaktortyp vor 30 Jahren gebaut worden wäre – hätten wir diese Technologie in die ganze Welt exportieren können…( sofern es die damalige Materialien erlaubt hätten). Ich will damit eigentlich nur andeuten das es bei der Kernenergie schon lange nicht mehr um sinnvolle Argumente, sondern einzig um Emotionen geht.
Die Effizienzsteigerung und die sehr sinnfällige Prozesswärme – Nutzung ist der Bevölkerung hierzulande leider nicht mehr zu vermitteln. Derart komplexe Inhalte waren sowieso noch nie Bestandteil der Diskussion.
Selbst die Erforschung der Kern – Fusion muss sich mit aller Macht dagegen erwehren nicht mit dem Bade ausgeschüttet zu werden.
Wir sehen ja an der ganzen CO² Hysterie wie schwierig es ist, inhaltlich korrekte Sachverhalte aufklärend zu vermitteln.
In diesem Sinne möchte ich EIKE für die sehr wertvollen Klima-Beiträgen danken!
Nach meiner Ansicht wäre die Wiederbelebung des PACER-Programm sehr viel einfach zu bewerkstelligen als die Entwicklung dieses neuen Reaktortyps. Das bei dem PACER-Programm produzierte U233 ließe sich sehr gut in HTR-Reaktoren nutzen. Temperaturen von 950°C sind nachgewiesen und 1000°C sind möglich und man hätte auch die Möglichkeit Wärme in einem geschlossenen Kreislauf (Hinweg als H2 und CO , dann Methanisierung und Rücktransport als CH4 zum Reaktor) an wärme Großverbraucher zu liefern, ebenso wie die Herstellung von flüssigen Treibstoffen oder Gas. Zu dem wird bei PACER die Bildung des harten Gamma-Strahlers U232 unterdrückt.
MfG
H. Urbahn
Ich will ja nicht als Euphoriebremser auftreten, aber das mit den 1000 °C Betriebstemperatur erscheint mir doch recht sportlich.
Was Refraktärmetalle sind, musste ich auch erst mal auf Wikiblödia nachlesen.
„Refraktärmetalle (lat.: refractarius = widerspenstig, halsstarrig) sind die hochschmelzenden, unedlen Metalle, der 4. Nebengruppe (Titan, Zirconium und Hafnium), 5. Nebengruppe (Vanadium, Niob und Tantal) sowie der 6. Nebengruppe (Chrom, Molybdän und Wolfram). Ihr Schmelzpunkt liegt über dem von Platin (1772 °C).
Refraktärmetalle sind bei Raumtemperatur aufgrund von Passivierung relativ korrosionsbeständig (so ist Wolfram weder in Fluorwasserstoffsäure (Flusssäure) noch in Königswasser, sondern nur in Gemischen aus Salpeter- und Fluorwasserstoffsäure lösbar). Ihre Gewinnung wird jedoch dadurch erschwert, dass sie bei hohen Temperaturen leicht mit vielen Nichtmetallen reagieren.
Vorteilhaft für viele technische Anwendungen ist nicht nur der hohe Schmelzpunkt der Refraktärmetalle, sondern auch der niedrige Wärmeausdehnungskoeffizient und die verglichen mit Stahl hohe Leitfähigkeit für Wärme und elektrischen Strom. Bedingt durch die kubisch-raumzentrierte Gitterstruktur zeigen Refraktärmetalle bei niedrigen Temperaturen einen Übergang von duktilem zu sprödem Materialverhalten.
Neuere Untersuchungen haben ergeben, dass das spröde Verhalten der Refraktärmetalle bei Temperaturen unterhalb der Debye-Temperatur vor allem durch Verunreinigungen bedingt ist. Höchstreine Kristalle von Tantal, Niob und Hafnium weisen selbst bei tiefsten Temperaturen eine gute Verformbarkeit auf.“
Nun gut. Da bei allen Kerntechnischen Anwendungen die Duktilität der DfU Werkstoffe im Vordergrund steht, braucht es wohl höchstreine Kristalle. Dann sollte man noch brauchbare Schweißverfahren für diese Werkstoffe haben. Lager und Dichtungen für die Pumpen in diesem Temperaturbereich stell ich mir auch nicht ganz so einfach vor. Entsprechende Dichtungsmaterialien können dann auf dem von den Kollegen projektierten Hochtemperaturprüfstand (bis 950 °C) erprobt werden.
Ausgehend von den Schäden an Armaturen bei konventionelle Kraftwerken und insbesondere bei den Versuchsanlagen für fossile Hochtemperaturkraftwerke habe ich allerdings hier meine größten Bedenken.
Der niedrige Wärmeausdehnungskoeffizient und die verglichen mit Stahl hohe Leitfähigkeit für Wärme könnten sind dabei jedoch vorteilhaft.
Dass das alles etwas ins Geld gehen könnte braucht man da nicht extra sagen. Aber dieses Geld ist sicher besser angelegt, als die Subventionen für Krähenspiegel und Vogelschredder.
Weitere Fragen:
Wie ist das mit dem Salz? Darf das erstarren? Oder ist es danach unbrauchbar? Wie viel Spaltprodukte kann es Aufnehmen? Da fällt mir wieder Wiki ein:“ Ihre Gewinnung wird jedoch dadurch erschwert, dass sie bei hohen Temperaturen leicht mit vielen Nichtmetallen reagieren.“ Meines Erachtens sind 1000 °C eine hohe Temperatur und Nichtmetalle wie Jod fallen bei der Kernspaltung auch an.
Braucht man dann noch mal einen Wärmetausche um Wasser auf 1000 °C zu erwärmen oder will man die Turbinen (Nicht Dampferzeuger Herr Hader) mit gasförmigen Blei antreiben?
Die derzeitigen Leichtwasserreaktoren werden bei Temperaturen bis ca. 400 ° betrieben, weil man dadurch auf bekannte gutmütige metallische Werkstoffe zurückgreifen konnte. Bei diesen Temperaturen muss man noch keine Zeitstandfestigkeiten beachten und konnte die Ermüdung durch geringe Temperaturunterschiede bei allen Verfahrenstechnisch notwendigen Mischungen von Medien begrenzen.
Wasser hat darüber hinaus den Vorteil, dass es bei guter Neutronenabsorption hinreichend transparent. Das erleichtert den Brennelementewechsel ungemein.
Wie man dies bei diesem Reaktorkonzept machen will, erschließt sich mir nicht.
Moderne fossile Kraftwerke arbeiten bei Temperaturen bis 650 °C. Neben den Schäden durch hohe Thermoschockspannungen muss man insbesondere beachten, dass die Kraftwerke aufgrund der Zeitstandfestigkeit der Rohr- und Behältermaterialien üblicherweise auf 100.000 h Betriebszeit ausgelegt werden. Wenn man dies bei diesem Reaktortyp machen wollte, müsst man nach ca. 12 Jahren wesentliche Teile ersetzen. Ob das an aktivierten und Kontaminierten Bauteilen so einfach möglich ist? Die andere Möglichkeit ist halt die dickwandige Ausführung mit all ihren nachteilen.
Die Planungen für fossile Hochtemperaturkraftwerke bis 750 °C sehen Nickelbasislegierungen für die druckführenden Teile vor. Allein schon wegen der Nickelpreise sowie der gegenüber Stahl sehr aufwendigen Bearbeitung ist noch nicht klar, ob sich das in absehbarer Zeit bei Kohlekraftwerken rechnet. Lastfolgebetrieb um den Flackerstrom der NIE auszugleichen kann man mit diesem Werkstoff jedenfalls vergessen. Unter anderem wegen der schlechten Temperaturleitung.
Für den Dual Fluid Reaktor wären die Nickelbasislegierungen durch ihre Duktilität und ihre i.A. sehr gutmütigen Werkstoffeigenschaften bestens geeignet. Und selbst mit diesen seit langem bekannten Werkstoffen gäbe es noch genug Probleme zu lösen.
Es wäre jedenfalls schade, wenn das Konzept durch viele Schäden aufgrund der überambitionierte Hochtemperatureigenschaften dauernd Ausfälle hätte, womit die GrünInnen die Schnappatmung an den Tag legen und das doch so teure Projekt als Störfallrisiko verunglimpfen könnten.
Merke: Wer im Kernkraftwerk oder der Papierfabrik ein Glas Milch in den Fluss schüttet begeht Umweltverschmutzung!
Knapp 1 Mrd. Jahre.
http://tinyurl.com/ck2nwsa
Wer das als „endlich“ bezeichnet, muss dies auch für die Sonne tun.
DAS wäre die Zukunft der Energieversorgung, und auch alle diejenigen, die an das CO2-Märchen bzw. an die CO2-Religion glauben, wären zufrieden gestellt. Aber die dummen Deutschen meinen ja, sich in das Energie-Mittelalter katapultieren zu müssen, neuerdings mit dem Argument der Endlichkeit der Ressourcen.
